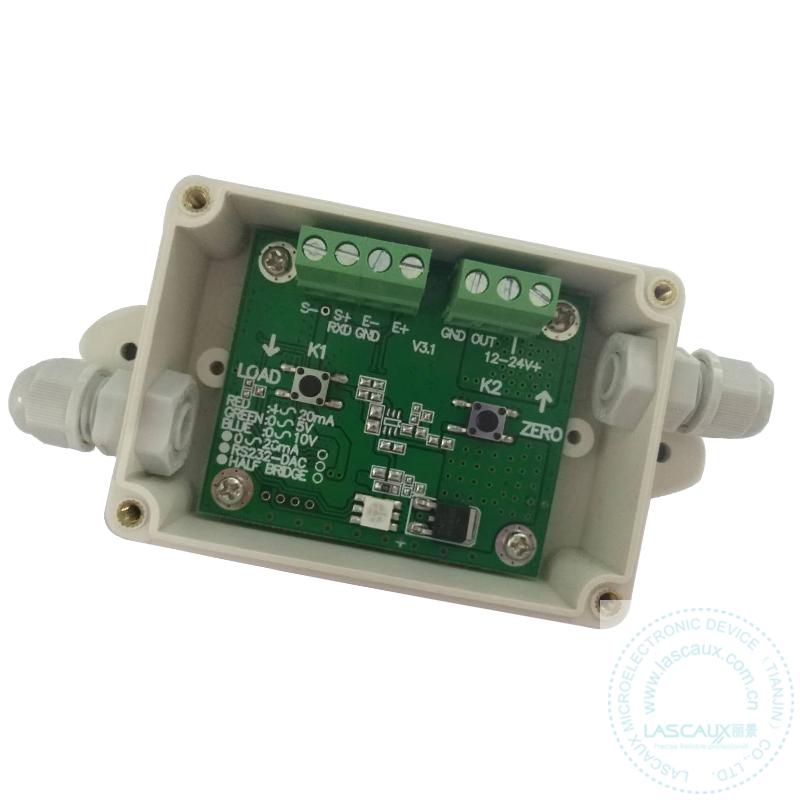

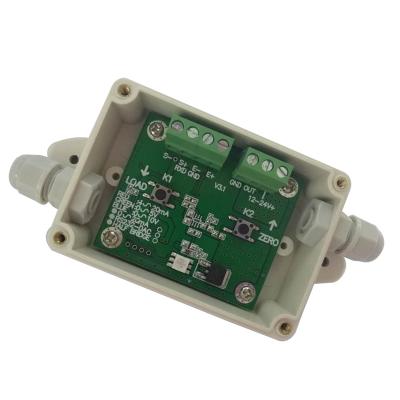

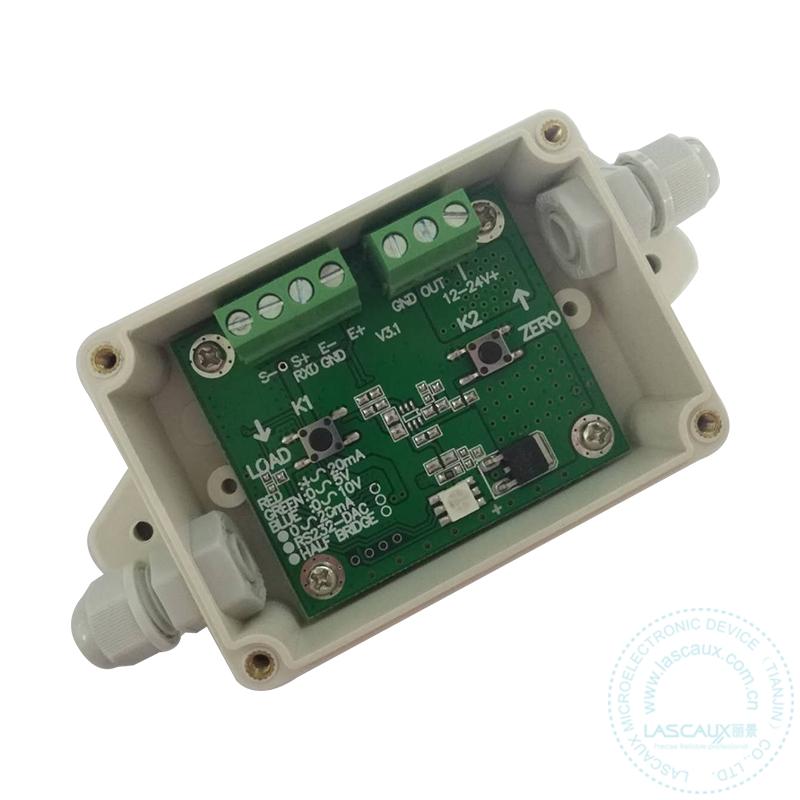

DM系列多功能重量變送器 |
|
DM系列是天津市麗景微電子設備有限公司開發研制的全數字多功能重量變送器，采用SMT回流焊工藝制造，實現將稱重傳感器的模擬信號、RS232或RS485數字信號轉換為標準的模擬量信號以及開關量控制輸出，可以方便地與PLC等工控設備連接配套，電源兩級雙重穩壓電子濾波，確保即使在嚴酷環境的電源干擾下，也能正常穩定工作。 注：RGB三色全彩LED狀態指示，多種模擬量規格輸出，全電子切換，支持RS232數字轉模擬（需預訂）
|
|
輸入負載 |
350Ω橋式傳感器：最多2個@12～24V |
|
AD采樣率 |
40SPS（RS232輸入時由上位機決定） |
|
電源電壓 |
12~24V@（4~20mA、0~5V），15~24V@（0~10V） |
|
輸出負載 |
電壓輸出：≥10KΩ 電流輸出：≤（供電電壓-6）x50，單位：Ω |
|
綜合精度 |
|
|
輸出線性 |
優于0.02% |
|
輸出紋波 |
≤5mVp-p |
|
輸出紋波 |
5V |
|
整機溫漂 |
≤80PPM/℃（0~40℃）；≤100PPM/℃（-20~60℃） |
|
整機耗電 |
≤25mA@1個350Ω傳感器 |
|
物理尺寸 |
84mm*58mm*33mm（不含固定耳） |
|
友情提醒：DM系列傳感器輸入端有過載保護電路，接入的傳感器超過最多支持數量，會自動保護，同時變送器整體精度會受影響而導致性能嚴重劣化，敬請注意。 |
|
接口及按鍵 |
說明 |
|
|
電源和模擬量接口 |
12~24V+ |
外部輸入電源正極 |
|
OUT |
模擬量信號正極 |
|
|
GND |
電源負極兼模擬量信號負極 |
|
|
傳感器接口 |
E+ |
傳感器供橋電壓正極 |
|
E- |
傳感器供橋電壓負極 |
|
|
S+ |
傳感器信號正極 |
|
|
S- |
傳感器信號負極 |
|
|
型號 |
輸出功能 |
電源范圍 |
LED輸出指示 |
|
DM |
0~5v |
12-24v |
綠色G |
|
DM |
0~10v |
15~24v |
藍色B |
|
DM |
4~20mA |
12~24v |
紅色R |
| Product name : | DM Aanlog Transmitter |
| Product brand : | LIBIRINTH |
| Warranty: | 12 month |
| Power Supply: | 12-24V（4-20mA、0-5V）；15-24V（0-10v） |
| Output loading: | 0-5v；0-10v；4-20mA |
| Input loading: | 350Ω load cell：1~2個@12～24V |
| AD Sample Rate: | 40SPS（RS232 up to upper PC) |
| Output function: | Voltage Output：≥10KΩ； Current Output：≤（Power Supply -6）x50，Unit：Ω； |
| Combined error: | Be superior to 0.2%@30℃，resolution ratio superior to 0.01% |
| Output Linearity: | Be superior to 0.02% |
| Output noise: | ≤5mVp-p |
| bridge voltage: | 5V |
| Temperature drift: | ≤80PPM/℃（0~40℃）；≤100PPM/℃（-20~60℃） |
| Power consumption: | ≤25mA@1pcs350Ωload cell |
| Physical Dimensions: | 84mm*58mm*33mm（Except fix ears） |
