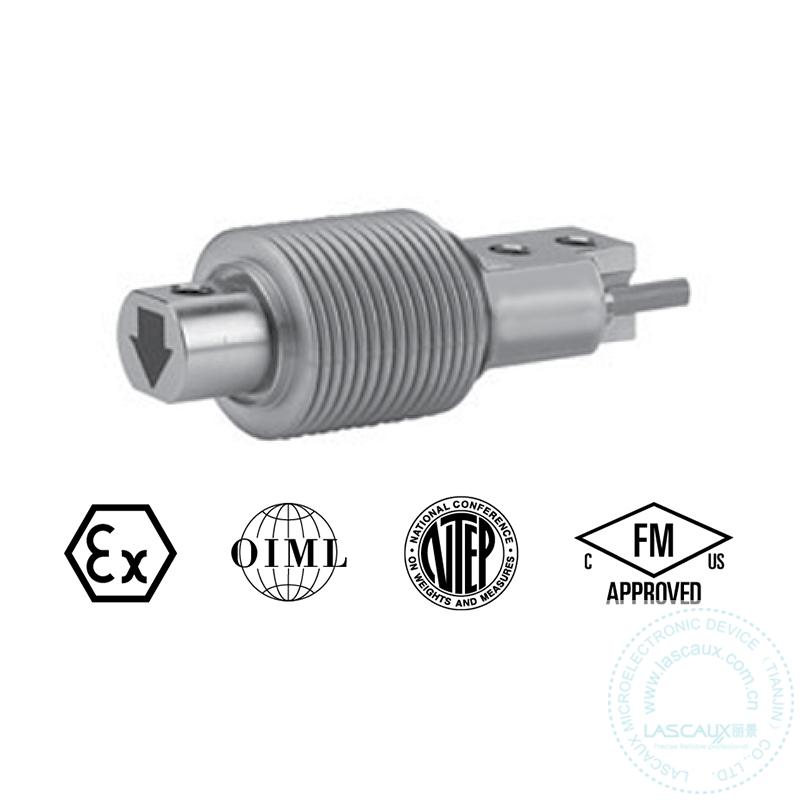

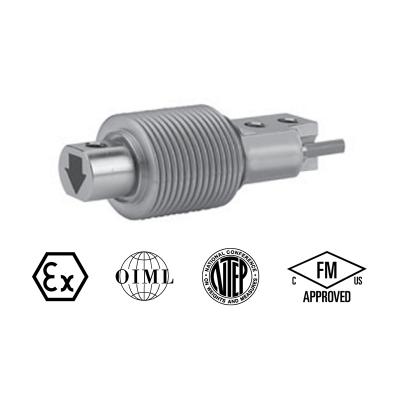

美國特迪亞355 5-500kg傳感器，特迪亞.亨特利懸臂梁傳感器. |
|
①產品描述： 355是全焊縫不銹鋼式傳感器，可以使用在潮濕的環境之中以及在水沖的環境中而保持其特性。 355低截面全焊封，高精度的設計使其適合于低臺面的平臺秤、包裝秤、皮帶秤以及其它需要密封式傳感器的場所。 對于有防爆需求的場所，355提供EEx ia IIC T6認證作為可選。兩個反饋線可以反饋傳感器電壓的變化。能夠依靠電壓的反饋完全補償因溫度引起變化或傳感器導線長度變化引起的阻值變化。 ②特性： 量程：5,10,20,30,50,100,200,250,500 不銹鋼材質 OIML R60和NTEP認證 防護等級：IP68 ③可選特性： EEx ia IIC T6防爆認證 FM認證 應用范圍：低臺面平臺秤、給料機、皮帶秤、食品工業
|
|
參數 |
值 |
單位 |
|||
|
額定量程（Emax） |
5,10,20,30,50,100,200,250,500 |
kg |
|||
|
NTEP/OLML精度等級 |
NTEP |
Non-Approved |
C3(20%可用) |
C4（30%可用） |
|
|
最大分度數（n） |
4000 single |
1000 |
3000 |
4000 |
|
|
Y = Emax/Vmin |
5800 |
2000 |
15000 |
13333 |
Maximum available 15000 |
|
額定輸出 |
2.00（UR matched 2.02） |
mV/V |
|||
|
額定輸出誤差 |
0.002 |
±m(xù)V/V |
|||
|
零點平衡 |
0.2 |
±m(xù)V/V |
|||
|
零點回復（30分鐘） |
0.0250 |
0.0500 |
0.0170 |
0.0130 |
±% of applied load |
|
綜合誤差 |
0.0200 |
0.0300 |
0.0200 |
0.0150 |
±% of rated output |
|
零點溫度影響系數 |
0.0023 |
0.007 |
0.0009 |
0.0011 |
±% of rated output/°C |
|
靈敏度溫度影響系數 |
0.001 |
0.0040 |
0.0010 |
0.0008 |
±% of applied load/°C |
|
溫度補償范圍 |
–10 to +40 |
°C |
|||
|
工作溫度范圍 |
–20 to +70 |
°C |
|||
|
安全過載 |
150 |
% of R.C. |
|||
|
極限過載 |
300 |
% of R.C. |
|||
|
推薦激勵電壓 |
10 |
VDC or VAC RMS |
|||
|
最大激勵電壓 |
15 |
VDC or VAC RMS |
|||
|
輸入阻抗 |
380±10 |
Ω |
|||
|
輸出阻抗 |
350±3 |
Ω |
|||
|
絕緣阻抗 |
>2000 |
MΩ |
|||
|
導線長度 |
3.0 |
m |
|||
|
導線形式 |
6線，銅網編織，PU材質，雙屏蔽 |
標準 |
|||
|
材質 |
不銹鋼 |
|
|||
|
防護等級 |
IP68 |
|
|||
|
推薦扭矩 |
22.0 |
N·m |
|||
|
1. 避免超量程使用，使用時不能過載 2.使用時注意使傳感器垂直載荷 |
| Product name : | TEDEA 355 Single Ended Shear Beam Load Cell |
| Product brand : | TEDEA |
| Warranty: | 12個月 |
| 額定載荷: | 5kg,10kg,20kg,30kg,50kg,100kg,200kg,250kg,500kg |
| 輸出類型: | 模擬量毫伏值電壓信號輸出：mV/V |
| 額定輸出: | 2.0mV/V |
| 綜合誤差: | 0.03%R.O. |
| 零點回復（30分鐘）: | 0.05%R.O. |
| Safe overload: | 150%R.O. |
| Ultimate overload: | 300%R.O. |
| Recommended excition voltage: | 10VDC |
| Maximum excitation: | 15VDC |
| Input impedance: | 380±10Ω |
| Output impedance: | 350±3Ω |
| Insulation resistance: | >2000MΩ |
| Material: | 不銹鋼 |
| Degree of protection: | IP68 |
| The lengh of the cable: | 3m |
| Tightening torque: | 22N·m |
TEDEA 355 Single Ended Shear Beam Load Cell
