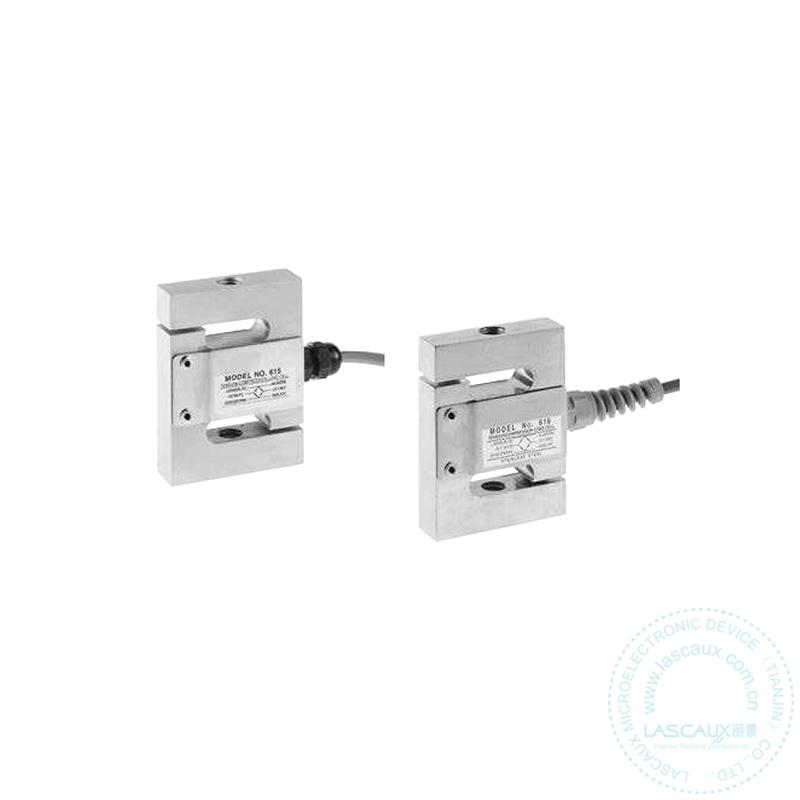

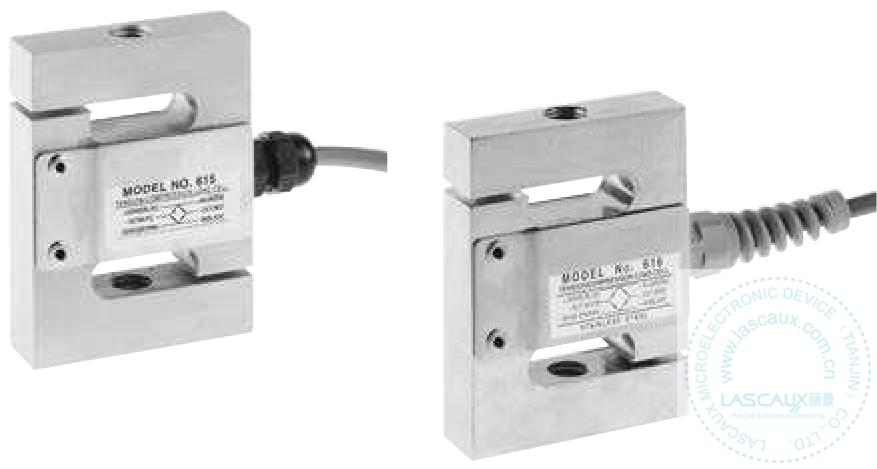

特迪亞615拉壓傳感器，世銓&特迪亞.亨特利S型傳感器. |
| ①產品描述： |
| 615/616是尺寸相同的拉壓兩用傳感器。防潮保護和屏蔽線保證了額傳感器在惡劣的環境下工作，仍能符合規格。附加的反饋線補償了因溫度和延長導線引起的阻值變化。615采用合金鋼材質，鉚釘固定邊蓋。 |
| 機械秤改造，吊鉤秤，力量測量理想的選擇，廣泛的工業應用。 |
| ②特性： |
| 量程：50，100，150，200，300，500，750，1000 |
| 合金鋼鍍鎳（615）、拉壓雙向使用、導線為6線制（增加反饋線） |
| ③可選擇性: |
| EEX ia IIC T4防爆認證 |
| 應用范圍：料斗（桶槽稱重）、配料秤、皮帶秤、機械秤改造（機改電）、材料試驗機、振動給料機、測力計 |
|
參數 |
值 |
單位 |
|
|
NTEP/OLML精度等級 |
Non-Approved |
G |
|
|
最大分度數（n） |
1000 |
3000 |
|
|
額定量程（Emax） |
50,100,150,200,300,500,750,1000（616無50kg） |
kg |
|
|
額定輸出 |
2.0 |
mV/V |
|
|
額定輸出誤差 |
0.002 |
±m(xù)V/V |
|
|
零點平衡 |
0.02 |
±m(xù)V/V |
|
|
零點回復（30分鐘） |
0.050 |
0.0170 |
±% of applied load |
|
綜合誤差 |
0.050 |
0.020 |
±% of rated output |
|
零點溫度影響系數 |
0.01 |
0.0040 |
±% of rated output/°C |
|
靈敏度溫度影響系數 |
0.0030 |
0.0012 |
±% of applied load/°C |
|
溫度補償范圍 |
–10 to +40 |
°C |
|
|
工作溫度范圍 |
–30 to +70 |
°C |
|
|
安全過載 |
150 |
% of R.C. |
|
|
極限過載 |
300 |
% of R.C. |
|
|
推薦激勵電壓 |
10 |
VDC or VAC RMS |
|
|
最大激勵電壓 |
15 |
VDC or VAC RMS |
|
|
輸入阻抗 |
400±20 |
Ω |
|
|
輸出阻抗 |
350±3 |
Ω |
|
|
絕緣阻抗 |
>2000 |
MΩ |
|
|
導線長度 |
3.0 |
m |
|
|
導線形式 |
6線，PVC單屏蔽，616有帶雙屏蔽線聚亞安酯編織電纜 |
標準 |
|
|
材質 |
615-合金鋼 616-不銹鋼 |
|
|
|
防護等級 |
616-IP66 615-IP67 |
|
|
|
1. 避免超量程使用，使用時不能過載 2.使用時注意使傳感器垂直載荷 |
| Product name : | TEDEA 615 S-Type Load Cell |
| Product brand : | TEDEA |
| Warranty: | 12個月 |
| 額定載荷: | 50kg,100kg,150kg,200kg,300kg,500kg,750kg,1000kg |
| 輸出類型: | 模擬量毫伏值電壓信號輸出：mV/V |
| 額定輸出: | 2.0mV/V |
| 零點回復（30分鐘）: | 0.05%R.O. |
| Safe overload: | 150%R.O. |
| Ultimate overload: | 300%R.O. |
| Recommended excition voltage: | 10VDC |
| Maximum excitation: | 15VDC |
| Input impedance: | 400±20Ω |
| Output impedance: | 350±3Ω |
| Insulation resistance: | >2000MΩ |
| Material: | 合金鋼 |
| Degree of protection: | IP67 |
| The lengh of the cable: | 3m |
