我為什么需要配置一臺稱重傳感器放大器或信號調節器？

稱重傳感器是將力的動能轉換為可量化的電信號。信號的強度與施加在稱重傳感器上的力（壓縮、張力、壓力等）成正比。通常這個信號非常小。因此，它必須通過信號調節器或稱重傳感器放大器，來提高信號質量，然后再使用顯示器或控制系統。

信號調節是將稱重傳感器電氣輸出轉化為有用數據的過程。根據應用的校正要求，信號調理可以是放大、衰減、隔離、線性化或其他類型的濾波。

模擬和數字信號

大多數稱重和力測量傳感器都是產生模擬信號輸出。因此，信號處理傳統上是模擬的。然而，隨著可用性計算、無線互聯網和比以往更快的處理，信號處理系統越來越數字化。模擬處理速度仍然更快，但數字處理通?？商峁└鼫?zhǔn)確的結果。數字信號調理還便于故障排除、調整和調優。由于每種處理方法都有其優點，因此系統通常同時包含兩者。在這種情況下，模擬到數字和數字到模擬轉換成為信號處理的一部分。

模擬到數字轉換

當數字信號操作或處理更簡單時，模擬數字轉換器（ADC）會出現在應用中。我們熟悉音樂錄制或攝影等應用，將光線或聲音轉換為數字信號;數字格式在塑造這些行業的結果方面提供了極大的靈活性。同樣，ADC 在將負載單元的測量值轉換為數字格式時也很有用。對于儀器儀表，轉換器會采樣信號在離散點的振幅，以將其轉換為表示模擬測量幅度的數字信號。

信號采樣限制允許的帶寬或數字信號可以準確表示的頻率范圍。這是"奈奎斯特限制"，等于采樣頻率的一半。也就是說，如果 ADC 以 120 個采樣/秒的速率采樣，則 ADC 輸出能夠準確表示的最高輸入頻率為 60 Hz。由于數字輸出不再是恒定信號，操作員必須特別注意模擬信號的轉換速度和用于表示振幅的數字比特數。這將確定數字信號的分辨率和準確性。

位是表示某些信息單位的二進制數字或邏輯值。這通常是在雙狀態設備上實現的。模擬到數字轉換器通常至少使用 8 位，但可以使用多達 12 位。數字帶寬由這些可用數字的分辨率定義。

28= 256因此 8 位樣本的分辨率是 256 的 1 部分

212? 4096因此 12 位樣本的分辨率是 4096 的 1 部分

信號調節

當信號調理是測量系統的一部分時，其輸出將具有以下三種特性：

（1） 理想情況下，它將沒有噪聲/不需要的頻率（通過濾波）;

（2） 格式適當;

（3） 信號將足夠大，足以檢測。

放大

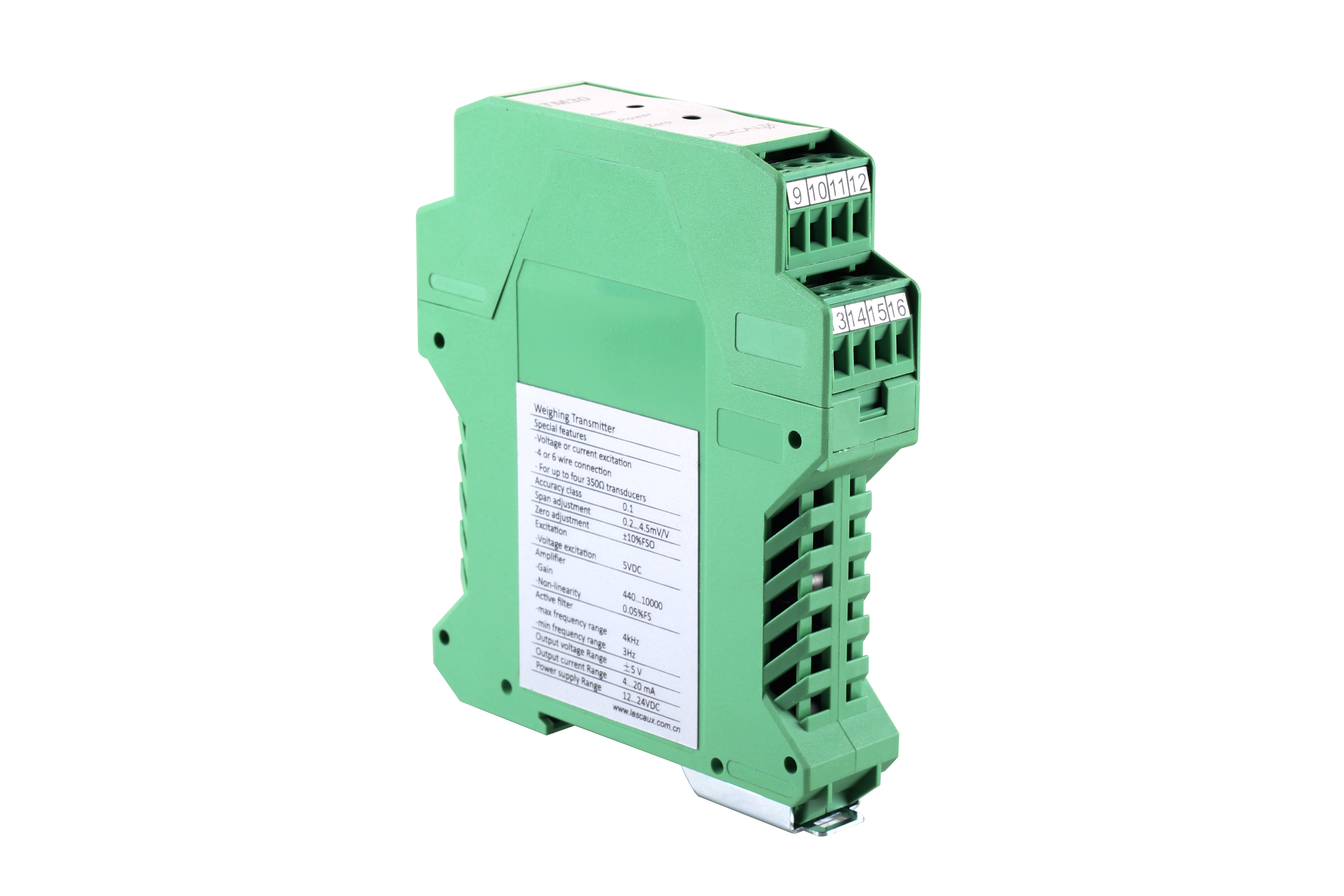

大多數時候，負載單元的原始輸出信號太弱，無法讀取而不放大，其值為 100mV 或更少。這使得信號相當容易受到環境電氣噪聲（如電磁干擾）的影響。此外，許多用戶界面需要更大的信號來給出正確的讀出。因此，信號通過放大進行提升。負載單元的初始信號如何與儀表調節器或放大器變化？稱重傳感器輸出從0~36 mV放大到0-10V或4-20mA。放大器通常使用直流功率 （24V），可以驅動直接連接的 ± 300° 負載單元。許多處理一個或兩個傳感器，但可以連接到接線盒，以合并多個負載單元。

模擬放大器

通常，模擬放大是通過運算放大器（也稱為運算放大器）發生的。運算放大器是具有兩個輸入端子的電子設備：反轉和非反轉端。

運算放大器關系方程

儀表放大器（如稱重傳感器中使用的放大器）需要放大極低電平信號。它們通常包含多達三個運算放大器的組合，以生成必要的、增加的輸出振幅。

某些應用（如加速度計）要求放大器具有高頻響應，以防止失真。

數字放大器

數字放大器，如名稱所暗示的，會增加數字信號的量級，而不是模擬信號的大小。因此，在發生任何數字放大之前，傳感器的模擬輸出必須通過ADC轉換為數字輸出。數字放大器只需將采樣值乘以固定常數即可放大信號。

衰減

衰減類似于放大，但衰減不是增加信號振幅，而是降低信號振幅。當電壓超出模擬到數字轉換器的范圍時，這是必要的。當測量大于 10V 的信號時，這些設備通常變得必要。

對于信號放大和衰減，數字信號乘以固定常數;這在數學上改變了輸出的振幅。

分離

設備電壓范圍以外的信號可能會損壞設備，對操作員造成危險。隔離通常用于保護測量系統免受電壓尖峰的影響。它還用于斷開接地環路、塊浪涌和抑制高電壓。

存在各種隔離電壓的方法，包括為信號創建物理屏障和使用隔離放大器。特定應用程序以及需要隔離的驅動原因決定了使用的方法。

信號線性化

信號線性化將傳感器或傳感器的非線性輸出轉換為所需輸出的線性函數。當信號輸出與所需的測量輸出沒有線性關系時，儀器必須這樣做;例如，傳感器的輸出可能與輸入力或負載相比可能不太線性。信號線性化是通過信號調節器（如運算放大器）或通過數字軟件實現的。測量溫度的設備（如熱電偶）通常需要線性化。

橋接完成

使用四分之一或半橋傳感器時，橋完成形成四電阻惠斯通橋。Tacuna Systems 精密應變計放大器/護發素可提供高精度電阻器的完成。該器件可以檢測連接到它的活動傳感器上的小電壓變化。

信號濾波

信號濾波是一種調理形式，用于從原始源信號中刪除特定類型的信號（如特定頻率）。

例如，如果操作員只想測量稱重傳感器輸出的高頻部分，他們可能會過濾扭曲結果的錯誤低頻信號。

信號濾波可以數字和通過模擬電路進行。最常見的濾波器是高通、低通、帶通和槽口濾波器。

從本質上講，濾波允許或拒絕高、中或低頻信號從原始源信號的通過。通過的頻率范圍是"直通帶"，而被拒絕的范圍是"停止帶"。

無源濾波器是僅由無源元件（如電阻器、電容器、電感器和變壓器）組成的信號濾波器。這種類型的濾波器很有用，因為它不需要外部電源。此外，它通常比活動篩選器更穩定。

有源濾波器由放大器等有源元件組成，因此需要電源。

總結

來自稱重傳感器的原始信號通常較弱，并受環境條件的影響，這些環境條件可能會引入信號噪聲。對于接口來說，這種噪聲信號很難準確轉換為負載測量。信號調節（包括放大器）可校正此輸出，以提高力測量系統的整體精度。測量系統的輸出理想情況下為：

（1） 無噪聲；

（2） 以適當?shù)母袷剑M或數字）進行過濾；

（3） 過濾不需要的信號；

（4） 足夠強大，可由接收顯示、存儲設備或控制系統使用。
