檢重分選系統功能概述：
檢重分選系統是依托于高精度的稱重傳感器所提供的動態分辨能力而制造的在線重量分選裝置——自動檢重秤，可按照法規要求對不滿足合格重量范圍的產品進行提出，也可按照重量等級要求對產品進行分級。通過集成的稱重技術，實現快速而精準的分選。
檢重分選系統適用范圍：

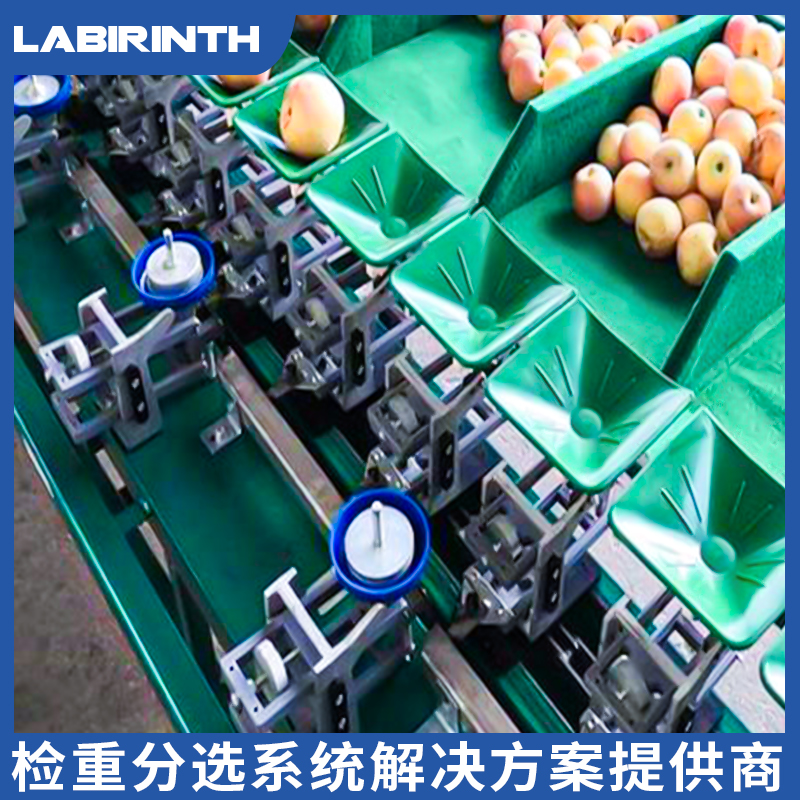

稱重分選系統用于自動化包裝流水線中對產品進行動態稱重分類，如料盒重量分選，食品果蔬分選控制，海鮮分選控制，藥品分揀等場合中。
檢重分選系統分選型式：
l 將不合格的產品進行剔除。
l 將超重和欠重分別剔除或輸送到不同的地方。
l 按照不同重量范圍，分至不同的重量類別。
l 產品缺失檢查。
檢重分選系統工作原理：
檢重分選系統是利用動態稱重技術來檢測產品的重量，應用不同的稱重傳感器就可以得到不同檢測精度的稱重分選機，稱重系統是稱重分選機的核心部分，決定著稱重分選機的檢測精度和運行穩定性。稱重傳感器的量程范圍決定了稱重分選機的稱重大小。

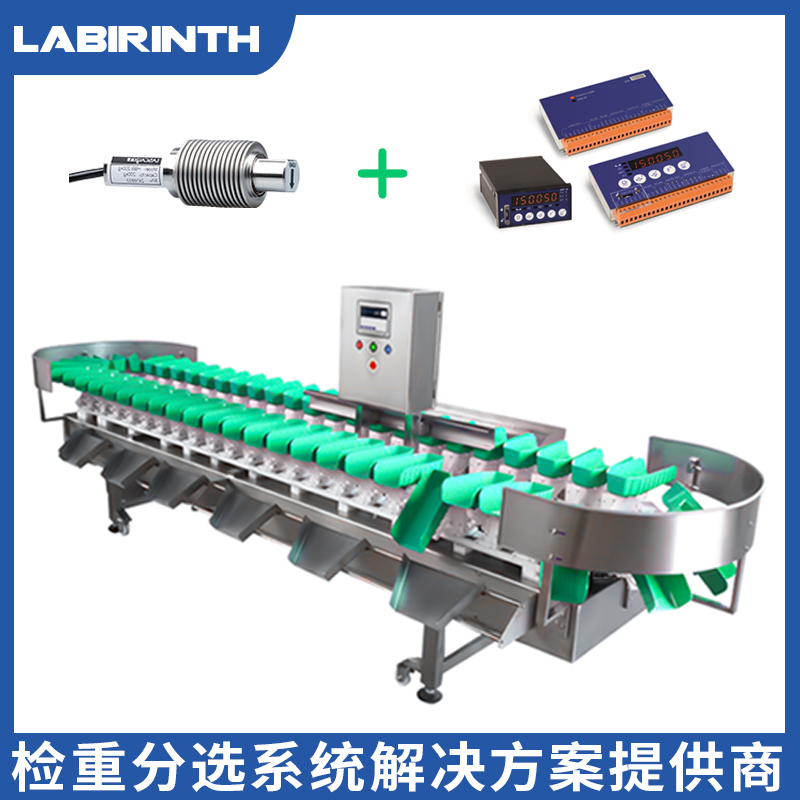

檢重分選系統硬件構成：
稱重傳感器：HBB懸臂梁式稱重傳感器
|
額定載荷 |
10, 20, 50, 100, 200, 300, 500 KG |
|
額定輸出 |
2.0±0.005 mV/V |
|
零點平衡 |
±1 %R.O. |
|
綜合誤差 |
±0.02 %R.O. |
|
蠕變（30 分鐘） |
±0.01 %R.O. |
|
推薦激勵電壓 |
5-12 /15(max) VDC |
|
輸入阻抗 |
380±10 Ω |
|
輸出阻抗 |
350±5 Ω |
|
絕緣阻抗 |
≥5000 (50VDC)MΩ |
|
安全過載 |
150 %R.C. |
|
極限過載 |
300 %R.C. |
|
彈性元件材料 |
Stainless Steel 不銹鋼 |
|
防護等級 |
IP68 |
|
電纜線長度 |
3 m |
|
擰緊力矩 |
10kg-200kg: 25N?m 300kg-500kg: 60N?m |
稱重儀表：SWT重量變送器及稱重顯示器
|
滿量程輸入信號 |
±3,9 mV/V |
|
輸入阻抗 |
200 MΩ（標準） |
|
內部分辨率 |
24 位 AD 模塊， 16,700,000 碼（± 8,350,000） |
|
測量速度 |
2400 次/秒 |
|
線性誤差 |
0.01% |
|
零點穩定性 |
150 nV/oC（最大量程） |
|
量程穩定性 |
3.5 ppm/oC（最大量程） |
|
供橋電壓 |
5.0 ± 0.5 VDC |
|
供電電源 |
10V - 28V DC |
|
功耗 |
89450/89451： 約 4W， 89452/89453： 約 6W |
|
傳感器最小電阻 |
89450/89451： 58Ω（6 只 350 傳感器或 12 只 700 傳感器） 89452/89453： 43Ω（6 只 350 傳感器或 12 只 700 傳感器） |
|
傳感器最大電阻 |
1.000 kΩ |
|
傳感器最大電阻 |
最長 400 m/mm2（6 線） 最大 30 m/mm2（4 線） |
|
3 路輸入控制 |
光電隔離，配 LED 指示燈 VILOW ≤ 0.8V； VIHIGH ≥ 4V； VIMAX = 30V |
|
3 路輸出控制 |
繼電器輸出：常開（NO），配 LED 指示燈 最大供電： 30V/AC 或 30V/DC； 最大電流： 100mA |
|
模擬量輸出 （僅 SWT 89450 版配模擬量輸出） |
隔離輸出， 16 位 D/A 模塊 電壓輸出： 0 –10.5V； load > 10kΩW 電流輸出： 0 – 21mA； 環路電阻<500Ω W |
|
顯示 |
6 位 LED 數碼管，字高 10 mm |
|
鍵盤 |
5 鍵 |
|
COM1： |
雙向 RS-232（距離可達 15m） 自身協議，Modbus（RTU 和 ASCII 碼） |
|
COM2： |
半雙工 RS-485，（距離可達 1200m，支持 32 個設備） 自身協議，Modbus（RTU 和 ASCII 碼） |
|
波特率 |
115200, 57600, 38400, 19200, 9600, 4800 |
|
數據格式 |
8 位無校驗、8 位偶校驗、 8 位奇校驗 |
|
尺寸 |
SWT RAIL/COM RS/RS+ANALOG：146 x 80 x 29 mm SWT RAIL/COM PROFIBUS/PROFINET： 146 x 80 x 33 mm SWT PANEL： 96x48x140 mm ，開孔尺寸：92x45.5 mm |
|
安裝方式 |
SWT RAIL/COM：DIN導軌安裝；SWT PANEL：盤裝 |
|
防護等級 |
SWT RAIL/COM RS/RS+ANALOG：IP40 SWT RAIL/COM PROFIBUS/PROFINET：IP40 SWT PANEL：IP65 (使用IP65防護罩) |
