自動配料稱重系統解決方案

自動配料稱重系統可應用于冶金行業的高爐、電爐、轉爐、石灰窯、水泥行業的燒結爐、化工企業的反映鍋及其他類似的生產過程自動配料計量上，如：混凝土攪拌、瀝青混合料、飼料配比等需要配料控制的場合。整個系統操作簡單，運行穩定、數據準確、監控方便，大大提高了整條生產線的準確性與可靠性。

自動配料稱重系統功能概述：

麗景稱重配料系統支持粉狀、粒狀、塊狀、片狀及液體等多種物料的配比稱重。您可根據需求選擇單料配料、多料順序累加配料、減重配料、失重配料等多種計量方式。

自動配料稱重系統工作原理：

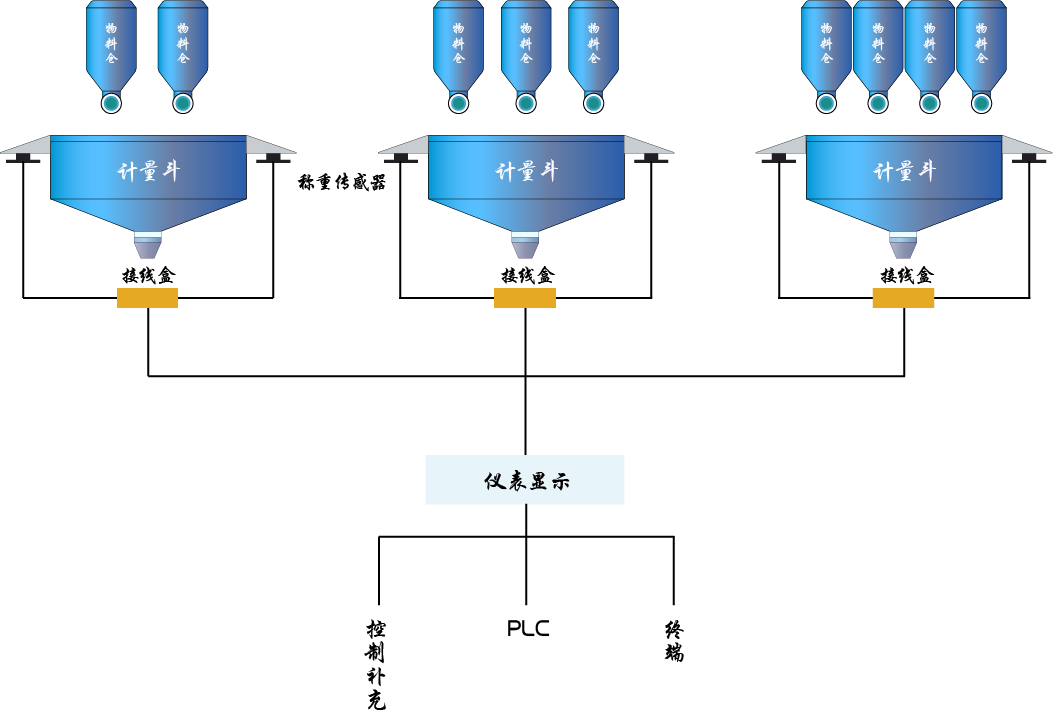

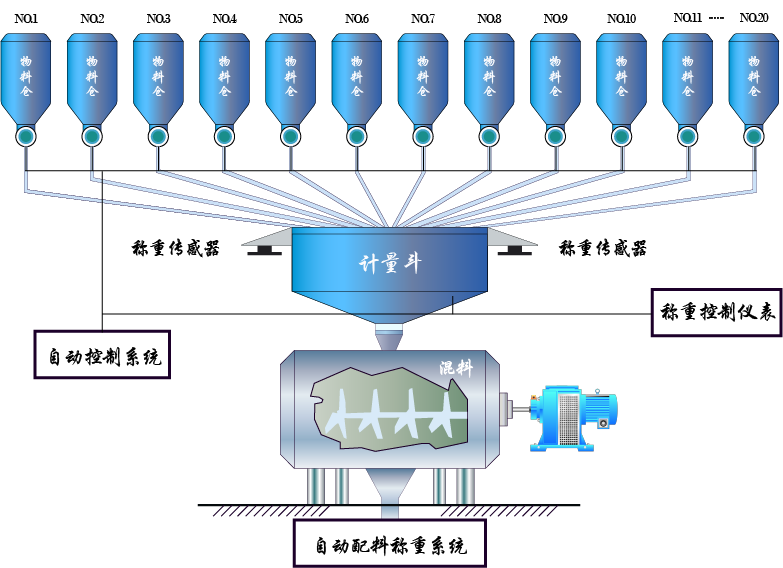

自動配料稱重系統是通過稱重傳感器、儀表、多路接線盒(含放大器)、控制系統的結合，達到對罐體的稱重計量工作，從而進行控制的系統，用戶可以直接接入PLC系統，終端控制系統，實現多程控制及自動化控制。

① 稱重傳感器或稱重模塊：為您采集高精度稱重數據。

② 稱重控制儀表：提供完整的控制方案，集成稱重顯示、配料參數存儲、數據采集處理、加料卸料、報警輸出等功能，一臺儀表就能滿足用戶控制生產要求，集成度高。

③稱重變送器：主要采集稱重傳感器輸出的的重量信號，并進行內部濾波處理后將輸出傳送給PLC，PLC完成其它的控制部分。

自動配料稱重系統構成方案：

常用稱重傳感器：SQB、SBC懸臂梁式稱重傳感器，LCD800碟式稱重傳感器，DSB雙剪切梁式稱重傳感器

常用稱重模塊：M23、FWC系列懸臂梁式稱重模塊，GL 系列碟式稱重模塊，WM603系列雙剪切梁式稱重模塊

常用稱重變送器：DT45面板安裝稱重變送器， DT70導軌安裝稱重變送器

配料稱重控制器

自動稱重配料控制

自動配料稱重系統案例展示：

一、煉鋼廠六種原料配料稱重系統

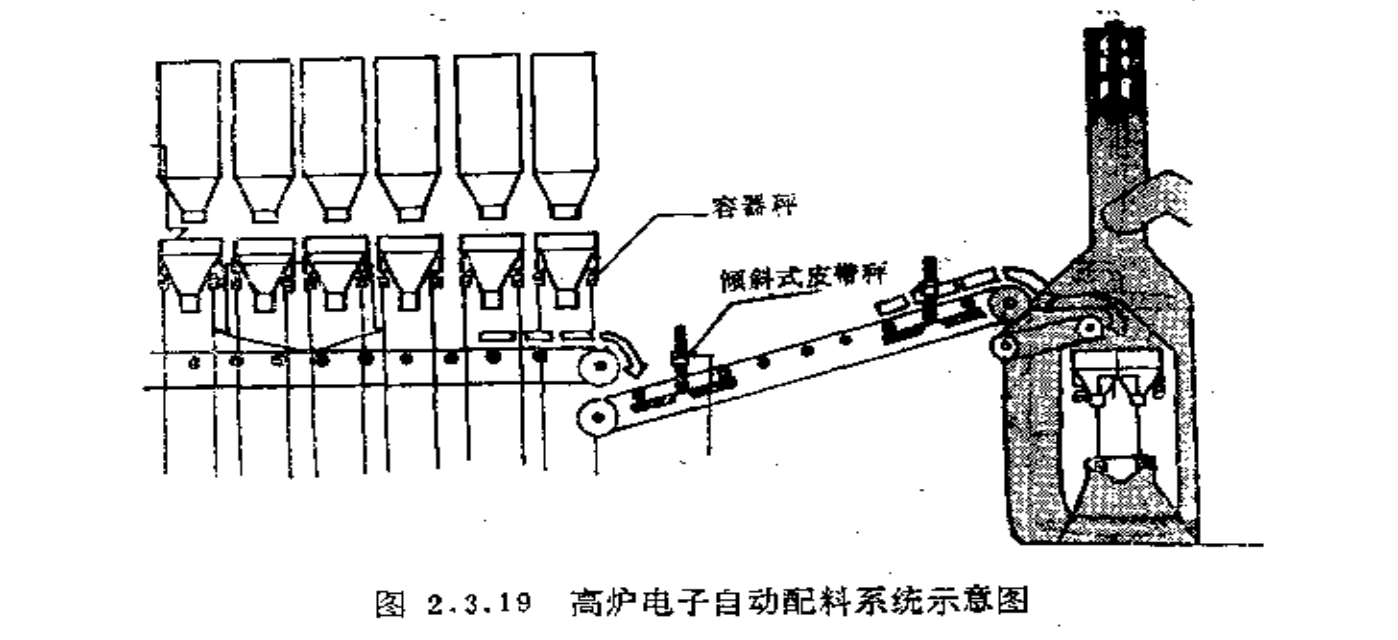

圖2.3.19為煉鋼廠六種原料自動配料系統的布局示意圖。工藝中需要的六種原料，分別裝在六個不同的大料倉中。大料倉下對應設有六個稱量料斗，根據煉鐵工藝的配方比例，六個稱量料斗大小不一，載荷不一。

為了分別顯示六種原料的稱量結果，每只稱量料斗配有一組獨立的稱重顯示器。

利用控制電路可使稱量料斗按照程序接入稱重儀表系統。例如，當1號稱量料斗的傳感器自動接入稱重儀表系統后，即進行自動去皮。并使大料斗的快速給料控制回路接通，以10kg/s的速度向稱量料斗裝料。當料重等于或大于預定值時，輸出高電平自動關閉快速給料電路，同時接通慢給料電路，以5kg/s速度慢速加料。當料重等于稱量給定值時，自動切斷振動給料器電源。停止給料，在計算機控制之下，在生產工藝需要的時刻，以一定速度卸入輸送帶。

對于某些粘性液體，化工過程需要其以恒定的流量參與反應。而一般流量計無法對其進行檢測，此時可以用兩個容器秤輪番放料的辦法實現流量計量。容器中液體重量減少的速率，就等于管道中液體的流量。由于容器秤的精確度完全可以做的很高，所以由電子容器秤組成的失重法流量計具有很高的精度和可靠性。

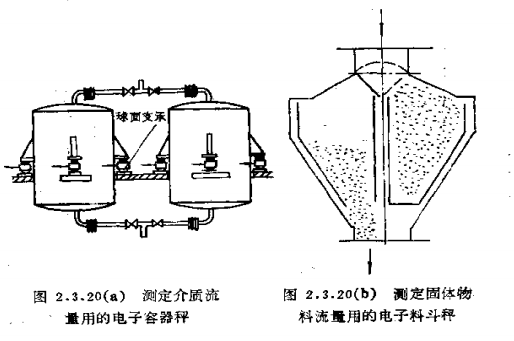

同理，完全可以用類似的兩只料斗的輪番卸料，用失重法來精確計量固體物料（例如煤）的流量，而取代電子皮帶秤（見圖2.3.20（a）、2.3.20（b））。

二、面食品的生產流程

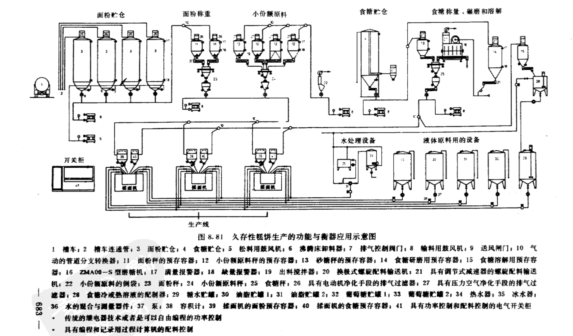

面食品的生產流程比較復雜，適合于采用計算機進行管理及控制。在下圖所示的過程控制案例中，系統中存儲了99個不同的餅干類產品原料配方及烘烤程序，可以很方便的進行不同品類產品的生產及轉換。

生產開始，我們通過選擇對應程序，調用相應配方，操作開始鍵，即可啟動配料、混合與揉面過程。參加配料的原料按先后順序和相應的設定重量，從貯料容器中被輸送到稱重容器里。這里的工作基礎是存儲著的配方原料相對于配料批總重量的百分比份額，這樣就可以依據每批次的設定產量，自動計算出每種原材物料所需要的用量。也可以直接設定單位規格批量的原料用量絕對值，對于更多的產量需求，只需要將所制作的份數加倍即可。

這個生產過程中，大多數原物料的用量，是基于重量的測定實現的。一般使用兩臺或更多只稱量范圍和分度值不同的電子配料稱重單元，一般根據測量配料的重量范圍，選擇不同量程的稱重模塊產品，一般稱重傳感器的承載能力的和，應大于總體承載重量的1.5或2倍來進行稱重傳感器的量程選型。將選擇好的稱重模塊產品，依據安裝的需要選擇三只或四只安裝于所用的計量容器上，以便該容器升級成為帶有計量功能的配料罐。

面粉之類的物品在大量程的稱重單元上配料，而小份量的物品（糖、鹽、添加劑等）則在量程較小的稱重計量容器或電子秤上稱量。我們先把面粉和添加劑放入揉面機，然后再把有一定溫度一定體積量的水加進去。不過，水的體積量也還是由重量的百分比份額計算出來的。隨后的混合與揉搓過程就由計算機控制了。這樣就保證了工藝流程的邏輯順序和自動控制。

后面的工序就是將和好的面粉，通過專門的模具進行壓制，制作出一個個的餅干面坯，烘烤、整形、包裝后，就可以進入超市、商業零售店等與顧客見面了。
