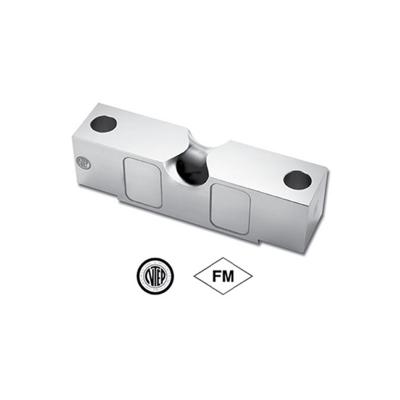

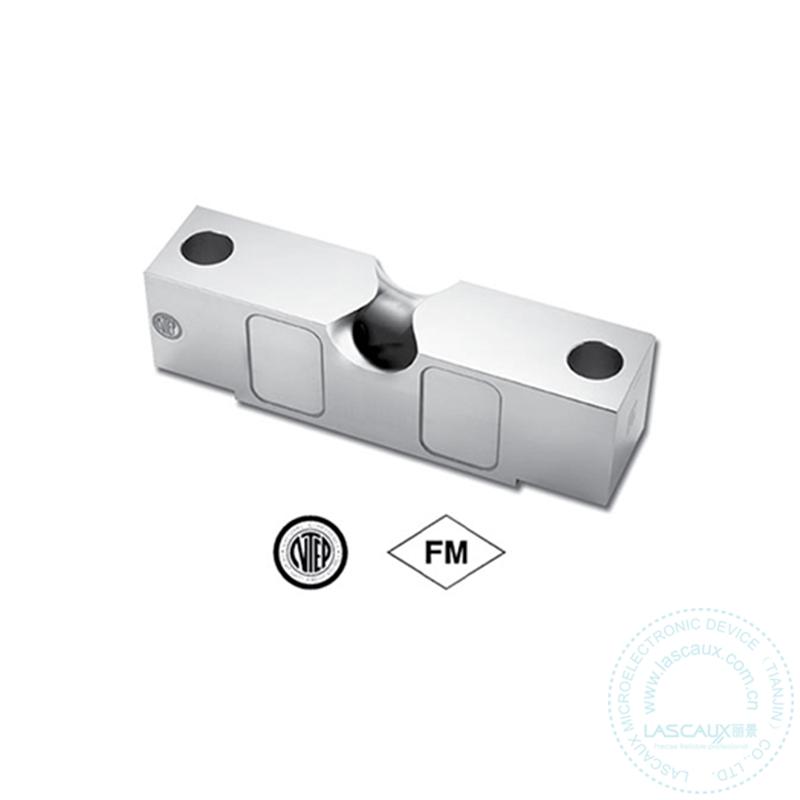

美國世銓CLB 20-125klb傳感器，世銓雙剪切梁傳感器. |
|
①產品描述： 雙懸臂梁裝配能夠很好地防止儲罐可能產生的移動，在許多情況下不再需要止動桿。剪切梁設計使之具有優異的承受高負荷的性能。 CLB用合金鋼制成，并且用特殊的密封材料加以密封，其防護等級達到IP67，對潮濕和水汽的進入提供了很好的防護。 ②特性： 量程：20k,25k,40k,50k,60k,75k,100k,125k 水平方向可自由移動，抗側向能力強，合金鋼鍍鎳處理 取得NTEP Class IIIL 1000分度認證（從20klb到125klb） ③可選特性： 取得FM防爆認證 應用范圍：汽車衡/軌道衡、筒倉/料斗/罐裝稱重、叉車秤
|
|
參數 |
值 |
單位 |
|
|
NTEP/OLML精度等級 |
NTEP III |
Non-Approved |
|
|
最大分度數（n） |
10000 multiple |
1000 |
|
|
Y = Emax/Vmin |
14000 |
5000 |
Maximum available |
|
額定量程（Emax） |
20k, 25k, 40k, 50k, 60k, 75k, 100k, 125k |
lbs |
|
|
額定輸出 |
3.0 |
mV/V |
|
|
額定輸出誤差 |
0.25 |
±% of rated output |
|
|
零點平衡 |
1 |
±% of rated output |
|
|
非線性 |
0.025 |
±% of rated output |
|
|
遲滯性 |
0.025 |
±% of rated output |
|
|
非重復性 |
0.020 |
±% of rated output |
|
|
蠕變（20分鐘） |
0.030 |
±% of rated output |
|
|
零點回復（20分鐘） |
0.030 |
±% of rated output |
|
|
零點溫度補償 |
0.0010 |
0.0026 |
±% of rated output/°C |
|
輸出溫度補償 |
0.0010 |
0.0015 |
±% of applied load/°C |
|
溫度補償范圍 |
–10 to +40 |
°C |
|
|
工作溫度范圍 |
–20 to +60 |
°C |
|
|
安全過載 |
150 |
% of R.C. |
|
|
極限過載 |
300 |
% of R.C. |
|
|
推薦激勵電壓 |
10 |
VDC or VAC RMS |
|
|
最大激勵電壓 |
15 |
VDC or VAC RMS |
|
|
輸入阻抗 |
770±10 |
Ω |
|
|
輸出阻抗 |
700±5 |
Ω |
|
|
絕緣阻抗 |
>5000 |
MΩ |
|
|
材質 |
合金鋼鍍鎳 |
|
|
|
防護等級 |
IP67 |
|
|
|

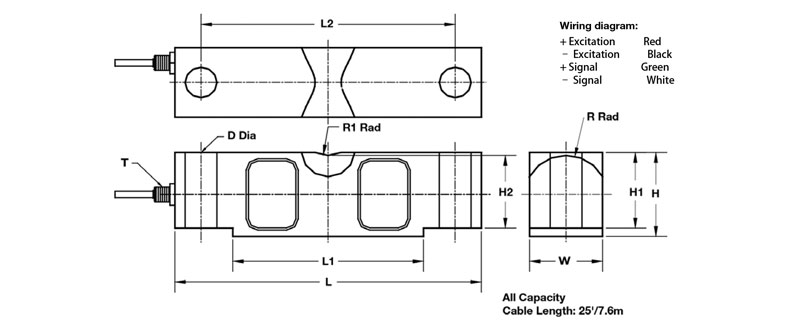

CAPACITY |
|
L |
L1 |
L2 |
W |
H |
H1 |
H2 |
D |
R |
R1 |
T |
|
20k/25k lbs |
mm |
196.9 |
126.7 |
165.1 |
42.9 |
49.3 |
43.2 |
41.4 |
17.3 |
22.9 |
19.1 |
1/4-18NPT |
|
(inch) |
7.75 |
4.99 |
6.50 |
1.69 |
1.94 |
1.70 |
1.63 |
0.68 |
0.90 |
0.75 |
||
|
40k lbs |
mm |
260.4 |
162.3 |
215.9 |
49.3 |
62.0 |
53.3 |
50.8 |
20.6 |
28.5 |
25.4 |
1/4-18NPT |
|
(inch) |
10.25 |
6.39 |
8.50 |
1.94 |
2.44 |
2.00 |
2.00 |
0.81 |
1.12 |
1.00 |
||
|
50k/60k/75k lbs |
mm |
260.4 |
162.3 |
215.9 |
62.0 |
74.7 |
67.3 |
64.5 |
26.9 |
34.8 |
25.4 |
1/2-14NPT |
|
(inch) |
10.25 |
6.39 |
8.50 |
2.44 |
2.94 |
2.65 |
2.54 |
1.06 |
1.37 |
1.00 |
||
|
100k/125k/ lbs |
mm |
387.4 |
228.4 |
323.9 |
73.7 |
98.0 |
87.1 |
83.8 |
41.2 |
45.7 |
38.1 |
1/2-14NPT |
|
(inch) |
15.25 |
8.99 |
12.75 |
2.90 |
3.86 |
2.43 |
3.30 |
1.62 |
1.80 |
1.50 |
|
1. 避免超量程使用，使用時不能過載 2.使用時注意使傳感器垂直載荷 |
| 產品名稱 : | 美國世銓CLB雙剪切梁傳感器汽車衡/軌道衡/筒倉/料斗/灌裝稱重用傳感器 |
| 產品品牌 : | 美國世銓 |
| 質保期限: | 12個月 |
| 額定載荷: | 20klb,25klb,40klb,50klb,60klb,75klb,100klb,125k |
| 輸出類型: | 模擬量毫伏值電壓信號輸出：mV/V |
| 額定輸出: | 3.0mV/V |
| 非線性: | 0.025%R.O. |
| 零點回復（20分鐘): | 0.03%R.O. |
| 滯后性: | 0.025%R.O. |
| 重復性: | 0.02%R.O. |
| 蠕變（20分鐘）: | 0.03%R.O. |
| 安全過載: | 150%R.O. |
| 極限過載: | 300%R.O. |
| 推薦激勵電壓: | 10VDC |
| 最大激勵電壓: | 15VDC |
| 輸入阻抗: | 770±10Ω |
| 輸出阻抗: | 700±5Ω |
| 絕緣阻抗: | >5000MΩ |
| 彈性元件材料: | 合金鋼鍍鎳 |
| 防護等級: | IP67 |
| 電纜長度: | 7.6m |
