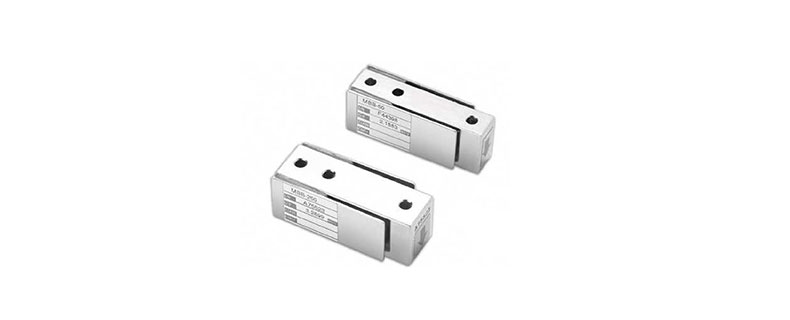

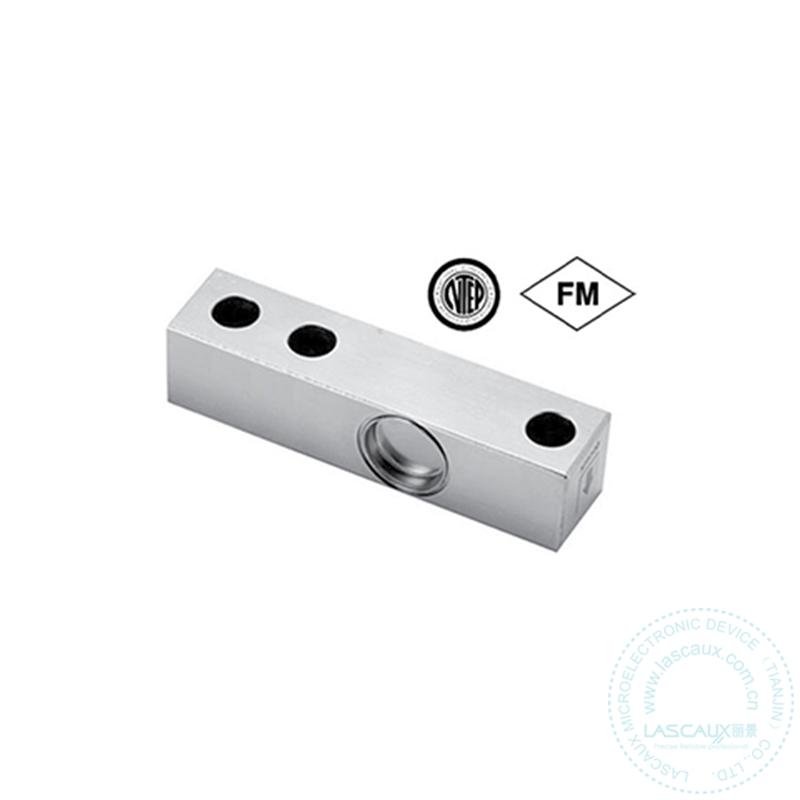

世銓SQB-H 0.5t-5t傳感器，世銓懸臂梁傳感器. |
|
①產品描述： SQB-H（HSS）是懸臂梁式傳感器，可配組使用，配合相應的安裝附件可應用于例如低臺面平臺秤或者小型筒槽秤?？蛊d能力強。 SQB-H（HSS）為不銹鋼焊封結構，防護等級達到IP68，極好的保證了在腐蝕和潮濕環境正常使用。 ②特性： 量程500到5000kg,1k到10K lbs 抗偏載能力強、容易安裝、合金鋼無電解鍍鎳或不銹鋼、1K到10Klb獲得NTEP Class III 5000M認證 ③可選特性： FM認證、SQB-H(HSS)不銹鋼焊封結構 應用范圍：汽車衡/軌道衡、料倉/料斗/筒槽稱重、平臺秤（多支使用）、手推秤、包裝機械 |
|
參數 |
值 |
單位 |
|
|
NTEP/OLML精度等級 |
NTEP III(1k~10klbs) |
Non-Approved |
|
|
最大分度數（n） |
3000 single |
1000 |
|
|
|
|||
|
Y = Emax/Vmin |
10000 |
5000 |
Maximum available |
|
額定量程（Emax） |
500, 1000, 1500, 2000, 5000 |
kg |
|
|
1k, 2k, 2.5k, 3k, 4k, 5kSE, 5k, 10k |
lbs |
||
|
額定輸出 |
3.0 |
mV/V |
|
|
額定輸出誤差 |
0.25 |
±% of rated output |
|
|
零點平衡 |
1 |
±% of rated output |
|
|
非線性 |
0.025 |
0.030 (SS: 0.05) |
±% of rated output |
|
遲滯性 |
0.025 |
0.030 (SS: 0.05) |
±% of rated output |
|
非重復性 |
0.020 |
0.020 |
±% of rated output |
|
蠕變（20分鐘） |
0.025 |
0.030 |
±% of rated output |
|
零點回復（20分鐘） |
0.025 |
0.030 |
±% of rated output |
|
零點溫度補償 |
0.0017 |
0.0026 |
±% of rated output/°C |
|
輸出溫度補償 |
0.0010 |
0.0015 |
±% of applied load/°C |
|
溫度補償范圍 |
–10 to +40 |
°C |
|
|
工作溫度范圍 |
–20 to +60 |
°C |
|
|
安全過載 |
150 |
% of R.C. |
|
|
極限過載 |
300 |
% of R.C. |
|
|
推薦激勵電壓 |
10 |
VDC or VAC RMS |
|
|
最大激勵電壓 |
15 |
VDC or VAC RMS |
|
|
輸入阻抗 |
385±5 |
Ω |
|
|
輸出阻抗 |
350±3 |
Ω |
|
|
絕緣阻抗 |
>5000 |
MΩ |
|
|
材質 |
合金鋼鍍鎳或不銹鋼 |
|
|
|
防護等級 |
IP68 |
|
|
|

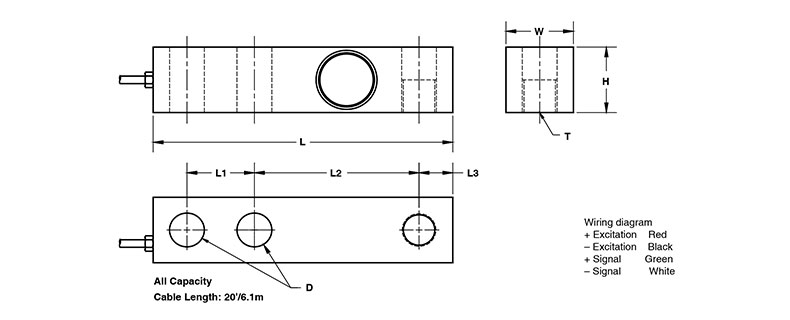

CAPACITY |
|
L |
L1 |
L2 |
L3 |
W |
H |
D |
T |
|
500,1000,2000kg |
mm |
130.2 |
25.4 |
76.2 |
12.7 |
31.2 |
31.2 |
13.5 |
M12x1.75 |
|
1k/2.5k/3k/4k/5k(SE)lbs |
(inch) |
5.12 |
1.00 |
3.00 |
0.50 |
1.22 |
1.22 |
0.53 |
1/2-20UNF |
|
1500kg |
Mm |
130.2 |
25.4 |
88.9 |
12.7 |
31.2 |
31.2 |
13.5 |
M12x1.75 |
|
5000kg |
Mm |
171.5 |
38.1 |
95.3 |
19.0 |
38.1 |
38.1 |
19.8 |
M20x1.5 |
|
5k/10k lbs |
(inch) |
6.75 |
1.50 |
3.75 |
0.75 |
1.50 |
1.50 |
0.75 |
3/4-16UNF |
|
1. 避免超量程使用，使用時不能過載 2.使用時注意使傳感器垂直載荷 |
| 產品名稱 : | 美國世銓SQB-H懸臂梁傳感器0.5t到5t不銹鋼焊接傳感器汽車衡/軌道衡/平臺秤用傳感器 |
| 產品品牌 : | 美國世銓 |
| 質保期限: | 12個月 |
| 額定載荷: | 500kg,1000kg,1500kg,2000kg,5000kg |
| 輸出類型: | 模擬量毫伏值電壓信號輸出：mV/V |
| 額定輸出: | 3.0mV/V |
| 非線性: | 0.03%R.O. |
| 滯后性: | 0.03%R.O. |
| 重復性: | 0.02%R.O. |
| 蠕變（20分鐘）: | 0.03%R.O. |
| 安全過載: | 150%R.O. |
| 極限過載: | 300%R.O. |
| 推薦激勵電壓: | 10VDC |
| 最大激勵電壓: | 15VDC |
| 輸入阻抗: | 385±5Ω |
| 輸出阻抗: | 350±3Ω |
| 絕緣阻抗: | >5000MΩ |
| 彈性元件材料: | 合金鋼鍍鎳或不銹鋼 |
| 防護等級: | IP68 |
| 電纜長度: | 6.1m |
