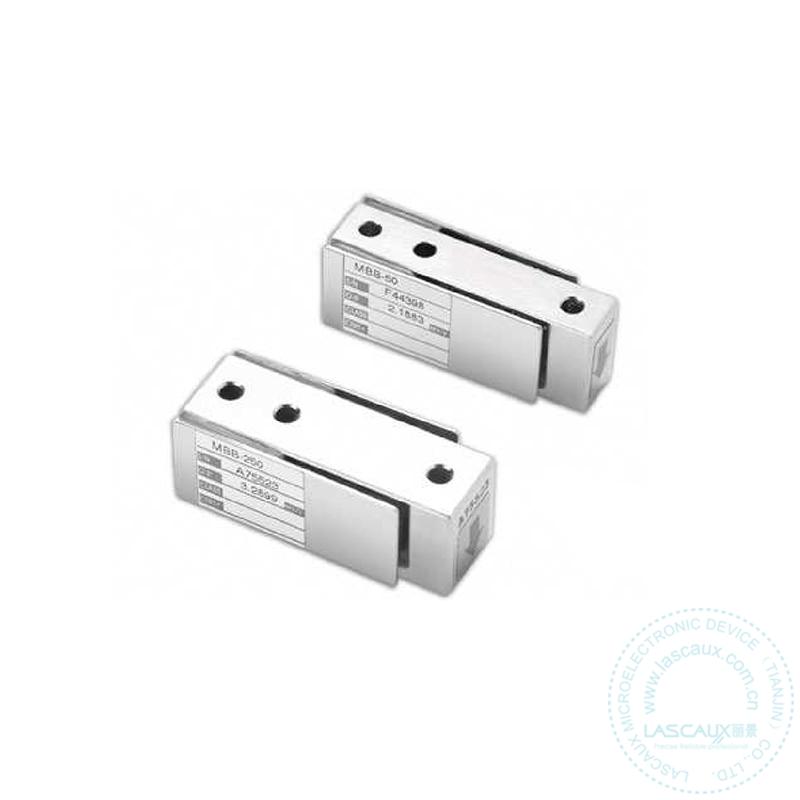

世銓MBB 50lb-250lb傳感器，世銓微型彎曲梁傳感器. |
|
型號： MBB ①產品描述： MBB是用于低量程、低臺面臺秤和儲罐稱的稱重傳感器。與常用的標準鋁質稱重傳感器相比，它所使用的高強度合金鋼材質提供了一流的抗蠕變和抗沖擊負荷性能。使用了特殊的密封材料加以全密封，防護等級達到IP66，具有優越的防止?jié)駳夂退M(jìn)入的特性。 ②特性： 量程：50,100,150,250 低外形尺寸設計、合金鋼鍍鎳 ③可選特性： FM認證 應用范圍：筒槽、料斗、罐體稱重、包裝機、定量給料、罐裝機、皮帶秤、輸送機秤 |
|
參數 |
|
|
|
NTEP/OLML精度等級 |
Non-Approved |
單位 |
|
最大分度數（n） |
3000 |
|
|
Y = Emax/Vmin |
5000 |
Maximum available |
|
額定量程（Emax） |
50,100,150,250 |
lb |
|
額定輸出 |
3.0 |
mV/V |
|
額定輸出誤差 |
10 |
±% of rated output |
|
零點平衡 |
1 |
±% of rated output |
|
非線性 |
0.030 |
±% of rated output |
|
遲滯性 |
0.030 |
±% of rated output |
|
非重復性 |
0.020 |
±% of rated output |
|
蠕變（20分鐘） |
0.030 |
±% of rated output |
|
零點回復（20分鐘） |
0.030 |
±% of rated output |
|
零點溫度補償 |
0.0026 |
±% of rated output/°C |
|
輸出溫度補償 |
0.0015 |
±% of applied load/°C |
|
溫度補償范圍 |
-10 to +40 |
°C |
|
工作溫度范圍 |
-20 to +60 |
°C |
|
安全過載 |
150 |
% of R.C. |
|
極限過載 |
300 |
% of R.C. |
|
推薦激勵電壓 |
10 |
VDC or VAC RMS |
|
最大激勵電壓 |
15 |
VDC or VAC RMS |
|
輸入阻抗 |
385±5 |
Ω |
|
輸出阻抗 |
350±3 |
Ω |
|
絕緣阻抗 |
>5000 |
MΩ |
|
材質 |
合金鋼鍍鎳 |
|
|
防護等級 |
IP66 |
|
|

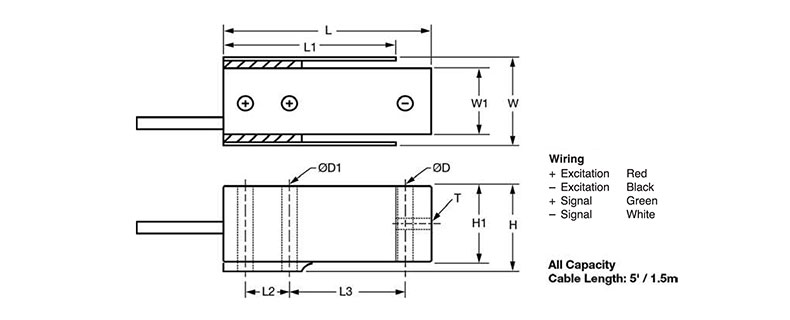

CAPACITY |
|
L |
L1 |
L2 |
L3 |
W |
W1 |
H |
H1 |
D1 |
D |
T |
|
60/100/150 lbs |
mm |
60.33 |
50 |
12.7 |
33.66 |
19.5 |
12.7 |
24.8 |
22.2 |
4.5 |
4.5 |
_ |
|
(inch) |
2.38 |
1.97 |
0.50 |
1.33 |
0.77 |
0.5 |
0.98 |
0.87 |
0.18 |
0.18 |
||
|
250lbs |
mm |
60.33 |
50 |
12.7 |
33.66 |
25.4 |
19.05 |
24.8 |
22.2 |
4.5 |
4.5 |
_ |
|
(inch) |
2.38 |
1.97 |
0.50 |
1.33 |
1.00 |
0.75 |
0.98 |
0.87 |
0.18 |
0.18 |
||
|
50/100/150lbs OL |
Mm |
60.33 |
50 |
12.7 |
33.66 |
32 |
12.7 |
24.8 |
22.2 |
4.4 |
4.4 |
_ |
|
(inch) |
2.38 |
1.97 |
0.50 |
1.33 |
0.83 |
0.5 |
0.98 |
0.87 |
0.17 |
0.17 |
||
|
100/250 lbs VT |
mm |
60.33 |
50 |
12.7 |
33.66 |
25.4 |
19.05 |
24.8 |
22.2 |
6.8 |
|
_ |
|
(inch) |
2.38 |
1.97 |
0.50 |
1.33 |
1.00 |
0.75 |
0.98 |
0.87 |
0.26 |
1/4-2OUNF |
||
|
100 lbs BCI |
Mm |
60.33 |
50 |
12.7 |
33.66 |
25.4 |
19.05 |
24.8 |
22.2 |
6.4 |
6.4 |
_ |
|
(inch) |
2.38 |
1.97 |
0.50 |
1.33 |
1.00 |
0.75 |
0.98 |
0.87 |
0.25 |
0.25 |
||
|
250 lbs BCI |
Mm |
60.33 |
50 |
12.7 |
33.66 |
25.4 |
19.05 |
24.8 |
22.2 |
6.4 |
4.5 |
_ |
|
(inch) |
2.38 |
1.97 |
0.50 |
1.33 |
1.00 |
0.75 |
0.98 |
0.87 |
0.25 |
0.18 |
||
|
250 lbs LT |
mm |
60.33 |
50 |
12.7 |
_ |
25.4 |
19.05 |
24.8 |
22.2 |
4.4 |
_ |
1/4-28UNF |
|
(inch) |
2.38 |
1.97 |
0.50 |
1.00 |
0.75 |
0.98 |
0.87 |
0.17 |
|
1. 避免超量程使用，使用時不能過載 2.使用時注意使傳感器垂直載荷 |
| 產品名稱 : | 美國世銓MBB微型彎曲梁傳感器50lb到250lb低臺面臺秤/筒槽/料斗/皮帶秤/包裝機/罐體稱重傳感器 |
| 產品品牌 : | 美國世銓 |
| 質保期限: | 12個月 |
| 額定載荷: | 50lb,100lb,150lb,250lb |
| 輸出類型: | 模擬量毫伏值電壓信號輸出：mV/V |
| 額定輸出: | 3.0mV/V |
| 非線性: | 0.03%R.O. |
| 滯后性: | 0.03%R.O. |
| 重復性: | 0.02%R.O. |
| 蠕變（20分鐘）: | 0.03%R.O. |
| 安全過載: | 150%R.O. |
| 極限過載: | 300%R.O. |
| 推薦激勵電壓: | 10VDC |
| 最大激勵電壓: | 15VDC |
| 輸入阻抗: | 385±5Ω |
| 輸出阻抗: | 350±3Ω |
| 絕緣阻抗: | >5000MΩ |
| 彈性元件材料: | 合金鋼 |
| 防護等級: | IP66 |
| 電纜長度: | 1.5m |
