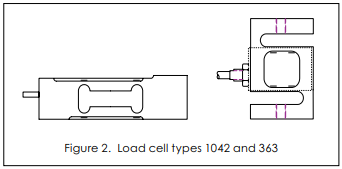

使用彎曲原理的產品大多為平行四邊形或雙彎曲型。

彎曲作為一種測量原理提供了極好的線性度。與其他測量原理相比，彎曲梁具有較高的應變水平和較大的撓度。這反過來意味著，雖然電池承受更大的靜態過載，機械停止更可行。動態過載能力是優秀的，因為典型的高撓度。

1.1剪切梁稱重傳感器

剪力(梁)測力元件已成為越來越受歡迎的所有類型的中、高容量的應用。剪切作為一種測量原理，為給定的容量、良好的抗側載荷和對加載點的相對較小的靈敏度提供了一個標準剖面。

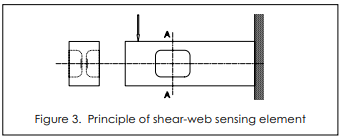

在梁的截面A - A，一個凹槽已經加工在每一邊，留下一個相對薄的網在中心。就像在結構工字梁中一樣，荷載施加的大部分剪力由腹板承擔，而彎矩主要由翼緣抵抗。在中性軸上，彎曲應力可以忽略不計，腹板上的應力狀態是一種純剪切狀態，作用于垂直和水平方向。結果表明，主軸距梁縱軸為±45o，對應的主應變大小相等，符號相反。一對應變片安裝在腹板兩側，并連接在全橋電路中進行負載測量。雖然將應變計安裝在某種凹槽中比較困難，但它們可以很容易地密封起來，免受環境影響。

低容量的剪切測力元件很難生產，因為它們需要非常薄的腹板來獲得必要的應變水平。在梁的結構中，由于單端梁變得昂貴和笨重，高承載力剪切荷載單元通?；陔p剪腹板。剪力梁測力單元對加載點相對不敏感，并提供良好的抗側荷載。這簡化了它在許多稱重應用中的使用。過載能力通常比彎曲梁稍好一些，盡管機械阻止不太可行，因為最小的撓度。

1.2柱式稱重傳感器

柱式稱重傳感器可以基于剪切，彎曲，環扭或柱測量。柱式稱重傳感器的歷史可以追溯到最早的應變計傳感器。如下所示，column元素由一個(單列)或多個(多列)成員組成。

雖然概念上很簡單，但柱式元件有許多特殊的特性，這使得這些類型的測壓元件難以設計和生產。就其橫截面而言，柱本身應該足夠長，以提供一個不受端部條件影響的均勻應變場。由于柱的結構受離軸或偏心載荷分量的二階影響，必須做好準備，以盡量減少這些影響，例如在柱的上端使用兩個隔板。

由于柱的截面變化，柱的測力元件在荷載作用下發生變形(泊松比)，因而具有固有的非線性特性。這種非線性可以用半導體壓力表來補償，連接在正負激勵線上。因此，半導體計的輸出作為反饋，以非線性誤差的相反方向調整電橋電壓。

當設計用于非常高的負載時，單柱測壓元件變得很高且難以處理(重)。如果負載由三根或三根以上的柱承擔，每根柱都有自己的一組量具，就可以得到低輪廓的罐。來自所有柱的相應量規串聯在適當?shù)幕菟雇姌虮凵?。其結果不僅是整體的低姿態，而且在偏離中心或偏離軸負載時也提高了性能。

壓縮型測力元件不受通常與梁相關的動量的影響。最終超載能力因此是優秀的。然而，相對較小的撓度使得這些傳感器類型對沖擊載荷更敏感。
