風的影響是非常重要的，選擇正確的稱重傳感器的能力和決定正確的安裝使用在戶外應用。在分析中，必須假定風可以(而且確實)從任何水平方向吹來。
該圖顯示風力對垂直料罐的影響。注意，不僅在迎風側有壓力分布，而且在背風側也有一個“吸力”分布。
在料罐兩側的力量大小相等，但方向相反，因此對船的整體穩定性沒有影響。
風速
最大風速視乎地理位置、高度及當?shù)厍闆r(建筑物、開闊場地、大海等)而定。國家氣象研究所可以提供更多的統計數據，以確定應該如何考慮風速。
計算風力
安裝主要受水平力的影響，作用在風向上。這些力可以通過以下方法計算:
F = 0.63 * cd * A * v2
在這里：
cd =阻力系數，對于一個直立的圓柱體，阻力系數等于0.8
A =暴露截面，等于容器高度*容器內徑(m2)
h =容器高度
d =船孔
v =風速(m/s)
F =風產生的力(N)

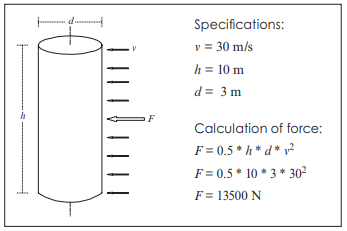

因此，對于直立的圓柱形容器，可以使用以下公式:
F = 0.5 * A * v2 = 0.5 * h * d * v2
|
描述 |
蒲福風級 |
km/h |
mis/h |
m/s |
| 正常風 | 4 |
19.8 - 28.8 |
12.4 - 18.0 |
5.5 - 8.0 |
| 正常強風 | 5 |
30.6 - 37.8 |
19.1 - 23.6 |
8.5 - 10.5 |
| 強風 | 6 |
39.6 - 48.6 |
24.8 - 30.4 |
11.0 - 13.5 |
| 大風 | 7 |
50.4 - 59.4 |
31.5 - 37.1 |
14.0 - 16.5 |
| 狂風 | 8 |
61.2 - 72.0 |
38.3 - 45.0 |
17.0 - 20.0 |
| 暴風 | 9 |
73.8 - 84.6 |
46.1 - 52.9 |
20.5 - 23.5 |
|
大暴風 |
10 |
86.4 - 99.0 |
54.0 - 61.9 |
24.0 - 27.5 |
| 特大暴風 | 11 |
100.8 - 113.4 |
63.0 - 70.9 |
28.0 - 31.5 |
|
颶風 |
12 |
115.2 - 180.0 |
72.0 - |
32.0 - 50.0 |
結論
?安裝應防傾覆。
?在選擇測力器容量時，應考慮風力因素。
?由于風并不總是在水平方向上吹，垂直分量可能會因任意的零點偏移而造成測量誤差。誤差大于凈重的1%只能在非常強的風>7博福特。
對測壓元件性能和安裝的影響
風力對測力元件的影響與對船舶的影響是不同的。風的力量引起一個傾覆的力矩，這將被抵消的反應力矩的稱重傳感器。
Fl =壓力傳感器上的力
Fw =風力造成的力
a =測壓元件之間的距離
F * b = Fw * a
Fw = (F * b)∕a
這將導致Fl1的Fw增加，F(xiàn)l2的Fw減少
使用計算的風力為13500 N, b的值大約是船舶高度的一半，F(xiàn)w可以通過以下方法計算:
Fw = (F * b)∕a =(13500 * 5)∕3 = 22500 N
結論
?在空容器的情況下，如果容器在每個測壓元件上的皮重小于或等于2250公斤，則應考慮抗抬升保護。
?對于滿載船舶，應在計算的測壓元件容量上增加2250公斤，以防止測壓元件過載。
?通常的做法是將計算的風荷載乘以安全系數為2(2)或3 (3)。
如果安裝不提供抗抬升保護，可以按照對面的圖紙?jiān)谕獠拷⒁粋€(gè)。抬升保護應進行調整，間隙至少為1mm，并需要定期檢查這一間隙。
測壓元件容量選擇
選擇在稱重應用中使用的容量應基于以下因素:
?確定應用載荷的最大重量，或“活載荷”。
?計算建筑的重量，“皮重”，或“恒載”。
?確定結構中使用的測壓元件數量(N)。
?檢查可能存在不相等的加載條件(因素fa)。這個因素是考慮到低皮重估計和不均等的負荷分配。標準:fa = 1.3。
?檢查額外因素如振動、沖擊等(因素fb)。這個因素是一個動態負載因素;對于靜態稱重fb = 1。
?計算Fw(在牛頓!，單位不是kg)。單個測壓元件的最小容量可以計算為:Fw + (fa * fb * (LiveLoad + DeadLoad)∕N)
精度
在測壓元件數據表上說明的規格應該是計算未經批準的稱重系統精度的基礎。稱重系統的準確性必須符合OIML的相關建議。例如，自動稱重系統必須滿足OIML R 76-1版1992 (E)。
