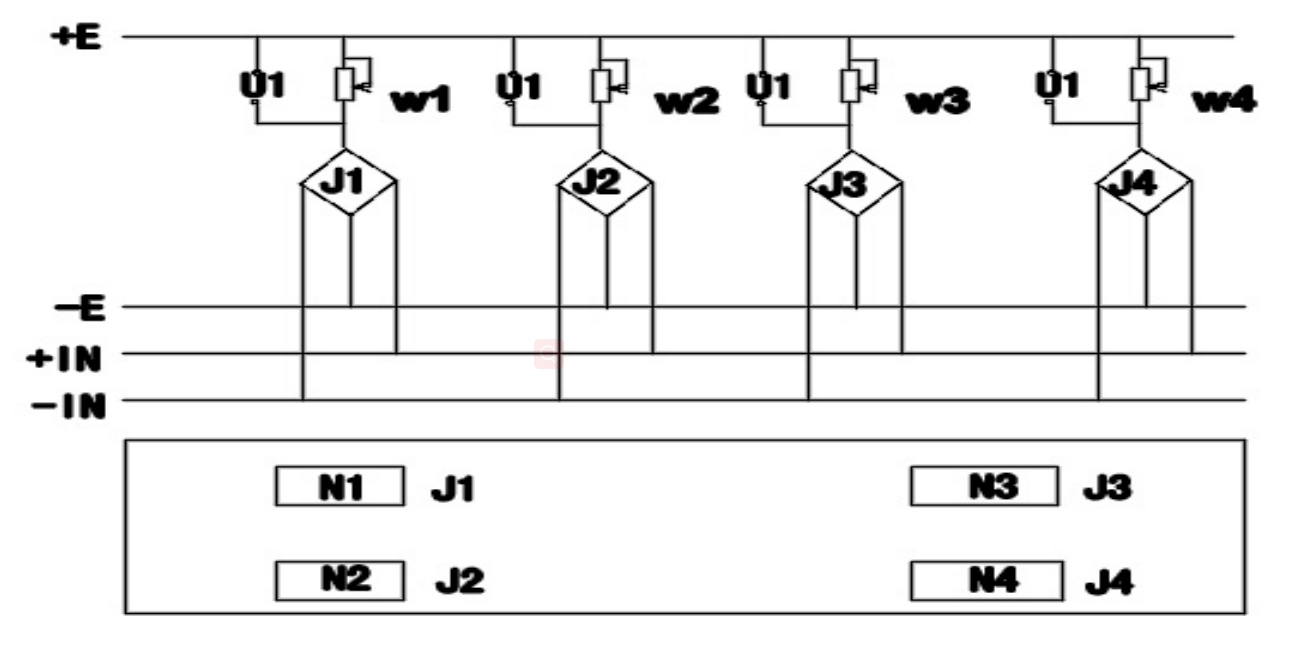

由于傳感器的關鍵材料：應變和彈性體各有差異及制造工藝方面的原因，造成各個傳感器的參數不一致，主要是靈敏度不一致，通過調節接線盒里面的電位器來使各個傳感器的靈敏度接近一致，從而保證整個稱體的平衡。 調橋壓的計算使用方法：（方便、快捷、省力）大型電子衡器一般由多只傳感器（1-12 只）組成，下面以四只傳感器組成的衡器為例，介紹計算調試方法。 調橋壓接線盒原理圖
圖中 J1、J2 為四只傳感器
N：為傳感器上加載時的稱重儀表顯示數據 （ 設 ：N1>N2>N3>N4）E：稱重儀表的供橋電壓 I： 為自然數：2—12 Ui：為 W 電位器二端的電壓， W：為電位器，初始：0 歐姆 Ui=[(N 大 -N 小)/N 小]*E*1000(mV)（以四個傳感器為例） U1=[（N1-N4）/N4]*E*1000(mV) U2=[(N2-N4)/N4]*E*1000(mV) U3=[(N3-N4)/N4]*E*1000(mV) 用三位半數字萬用表 DC-2V 檔，順時針調節 W1，W2，W3 電位器，同時用數字萬用表監視將電壓到 U1，U2，U3 數值。此時調角差工作全部完成。 例如：一臺30噸的汽車衡，傳感器的個數為4個，壓角砝碼為1噸，各壓角的儀表顯示值N1=1005，N2=1003，N3=1000，N4=998，稱重儀表的供橋電壓為 5V。 則 U1=[（1005-998）/998]*5*1000(mV)=35(mV) U2=[（1003-998）/998]*5*1000(mV)=25(mV)U3=[（1000-998）/998]*5*1000(mV)=10(mV) 順時針調節(mV)W1，W2，W3 電位器，同時用數字萬用表監視電壓到 U1=35(mV)，U2=25(mV)，U3=10(mV)。（調橋壓的接線盒，公司出廠時電位器阻值一般為 0 歐姆，定貨時 可以注明將電位電調在中間）

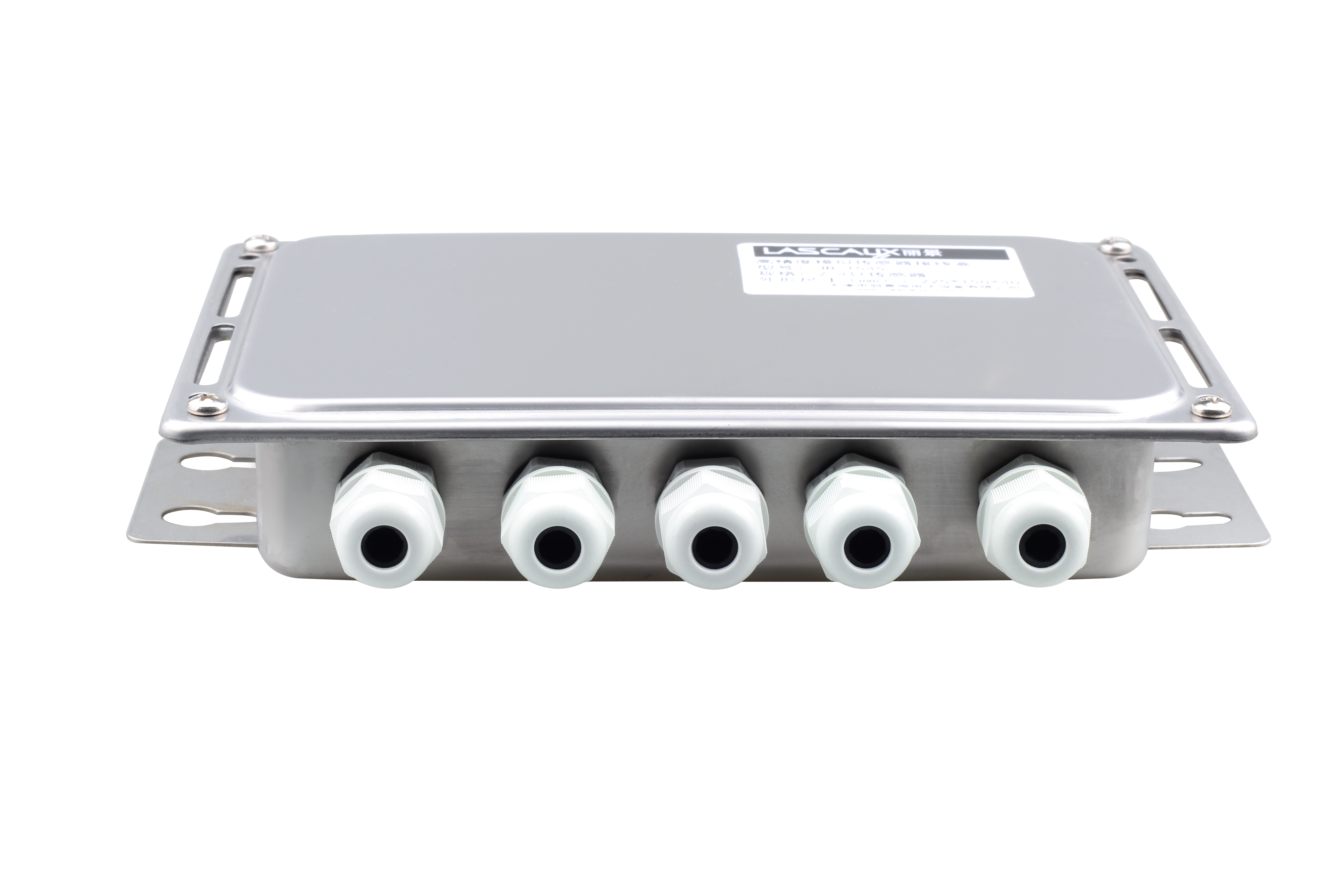

麗景JB-154S不銹鋼接線盒
產品特點：不銹鋼材質；四進一出；最多可連接四只傳感器；外形美觀，堅固耐用，密封性好。
J0：對應連接到稱重儀表 +E：接正供橋電源 -E：接負供橋電源 +S：接正信號 -S：接負信號 GND：接地 |
