產品型號 |
STC - S型稱重傳感器
|
| 產品資料下載PDF |
|
| 產品特點 |
1.量程范圍：5kg……10000kg 2.結構緊湊，安裝方便 3.拉、壓力均可 4.綜合精度高，長期穩定性好 5.優質合金鋼，表面鍍鎳 6.不銹鋼材質可選 7.模塊安裝 |
| 應用范圍 |
適用于吊鉤秤、機電結合秤、料斗秤、料罐秤、包裝秤、配料稱重控制 定量給料機、灌裝機、通用材料試驗機、力的監控及測量 |
|
技術參數 |
||
|
額定載荷（R.C.） |
kg |
5, 10, 20, 50, 100, 200, 300, 500 |
|
t |
1, 2, 3, 5，7.5,10 |
|
|
額定輸出（R.O.） |
mV/V |
2.0±0.0050 |
|
零點平衡 |
%R.O. |
±1 |
|
綜合誤差 |
%R.O. |
±0.02 |
|
蠕變（30分鐘） |
%R.O. |
±0.02 |
|
正常工作溫度范圍 |
?℃ |
-10~+40 |
|
允許工作溫度范圍 |
℃ |
-20~+70 |
|
溫度對靈敏度影響 |
%R.O./10 ℃ |
±0.02 |
|
溫度對零點影響 |
%R.O./10 ℃ |
±0.02 |
|
推薦激勵電壓 |
VDC |
5-12 |
|
最大激勵電壓 |
VDC |
15 |
|
輸入阻抗 |
Ω |
380±10 |
|
輸出阻抗 |
Ω |
350±5 |
|
絕緣阻抗 |
MΩ |
≥5000（50VDC） |
|
安全過載 |
%R.C. |
150 |
|
極限過載 |
%R.C. |
300? |
|
彈性元件材料 |
|
合金鋼 |
|
防護等級 |
|
IP66 |
|
電纜線長度 |
m |
5kg-1t: 3m 2t-5t：6m 7.5t-10t:10m |
|
接線方式 |
激勵 |
紅：＋ 黑：– |
|
信號 |
綠：＋ 白：– |
|
|

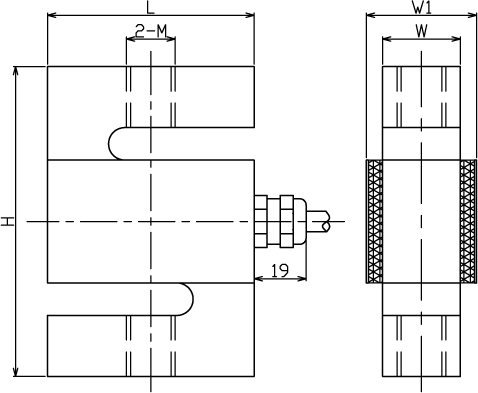

外形尺寸： |
|
|
|
Capacity（kg） |
Unit |
L |
H |
W |
W1 |
M |
|
5, 10, 20, 50 |
mm |
50.8 |
63.5 |
12.7 |
20 |
M8×1.25 |
|
100, 200, 300, 500 |
mm |
50.8 |
76.2 |
19.1 |
27 |
M 12×1.75 |
|
1000 |
mm |
50.8 |
76.2 |
25.4 |
- |
M 12×1.75 |
|
2000,3000,5000 |
mm |
76.2 |
107.9 |
25.4 |
- |
M 20×1.5 |
|
7500，10000 |
mm |
118 |
142 |
56 |
- |
M30*2 |
|
接線方式： |
 |
