什么是稱重傳感器？

稱重傳感器是一種將質量信號轉變?yōu)榭蓽y(cè)量的電信號輸出的裝置。具體來說，稱重傳感器是力傳感器，將諸如張力，壓縮，壓力或扭矩之類的力的動能轉換為可測量的電信號。信號的強度與施加的力成比例地變化。根據其輸出信號可分為液壓式、氣動式、電阻應變式以電阻應變式使用最廣。

工業應用中最常用的稱重傳感器就是電阻應變式稱重傳感器。這種類型的稱重傳感器準確且具有成本效益。應變計稱重傳感器由固定有應變儀的固態金屬主體（或“彈性元件”）組成。主體通常由鋁，合金鋼或不銹鋼制成，這使其非常堅固但彈性也最小。施加載荷時，稱重傳感器的主體會略微變形，但除非過載，否則始終會恢復其原始形狀。響應于身體形狀的改變，應變儀也改變形狀。這進而導致應變儀的電阻發生變化，然后可以將其測量為電壓變化。由于這種輸出變化與施加的重量成正比，因此可以根據電壓變化確定物體的重量。

應變片

稱重傳感器如何工作？

回答“稱重傳感器如何工作？”這一問題。我們首先需要回答“應變計如何工作？”的問題。應變儀是一種在施加力時測量電阻變化的裝置。典型的應變儀由非常細的金屬絲或箔制成，以網格圖案設置，當沿一個軸施加應變時，電阻會產生線性變化。有多種類型的應變儀：

線性應變儀：連接到應變儀背襯的導線平行于應變儀的邊緣。這些用于測量軸向和彎曲應變。

剪切應變儀：連接到應變儀襯背的電線以45o方向與應變儀側面相連。這些用于測量剪切應變。

應變儀通常與更多的應變儀一起使用，以提高精度。一個有源應變儀稱為四分之一橋，兩個有源應變儀為半橋，四個有源應變儀為全橋。

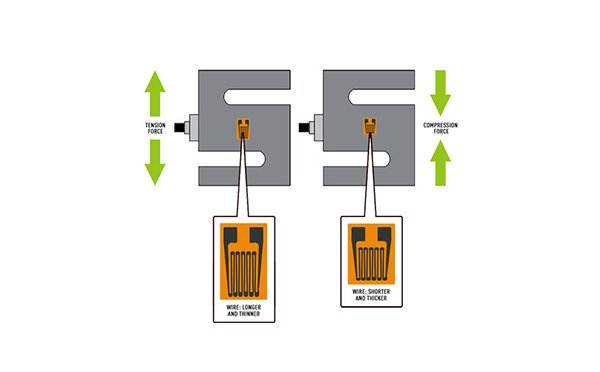

張力傳感器與壓縮傳感器的應變儀電阻變化不同。張力使應變儀變薄和變長，從而增加了阻力。壓力使應變儀變厚和變短，從而減小了阻力。應變儀粘接到薄的背襯（載體）上，后者直接連接到稱重傳感器，從而使應變儀能夠承受稱重傳感器的應變。

由單個應變儀測量的電阻變化非常小，約為0.12Ω。稱重傳感器的靈敏度隨著所應用應變儀數量的增加而增加。將這些小的更改變?yōu)楦蓽y(cè)量的一個好方法是將它們互連為惠斯通電橋。

應變片的類型

應變計根據要測量的力的類型以不同的方向模式布置。彎曲應變，剪切應變，軸向應變，扭矩和壓力均使用應變儀的特定布局進行測量。

惠斯通電橋

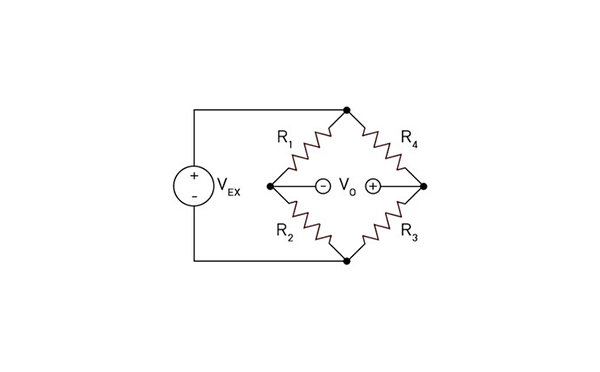

惠斯通電橋是四個平衡電阻的配置，施加了已知的激勵電壓，如下所示：

V EX是已知的恒定電壓，并且測量V O。如果所有電阻器均平衡，則意味著R 1 / R 2 = R 3 / R 4，則V O為零。如果其中一個電阻的值發生變化，則V O的變化將通過歐姆定律進行測量和解釋。歐姆定律指出，流經兩點之間導體的電流（I，以安培為單位）與兩點之間的電壓（V）成正比。電阻（R，以歐姆為單位）作為該關系的常數被引入，與電流無關。歐姆定律用公式I = V / R表示。

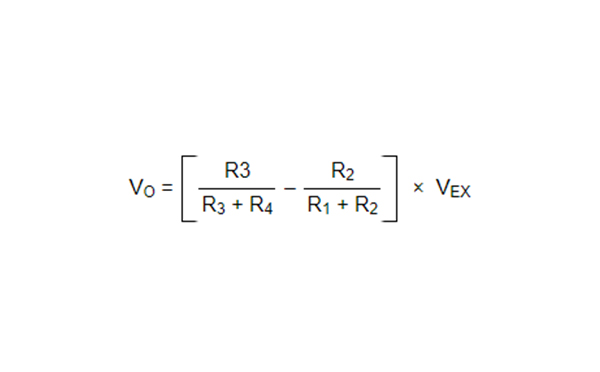

將其應用于惠斯通電橋電路的4個分支時，得出的方程式為：

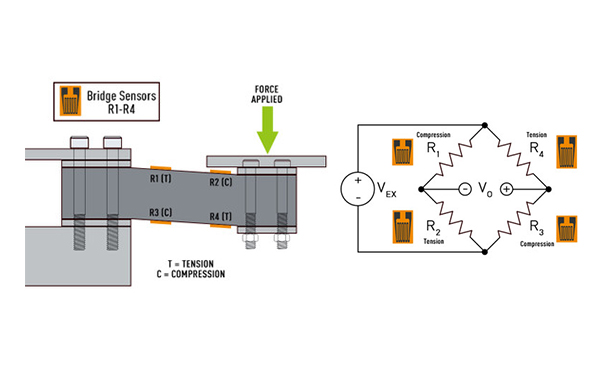

在稱重傳感器中，在交替進行拉伸和壓縮測量時，這些電阻將被應變儀取代。當對測力傳感器施加力時，每個應變儀中的電阻都會發生變化并測量V O。根據結果數據，可以使用上式輕松確定V O。
