張力傳感器，是張力控制過程中，用于測量卷材張力值大小的儀器。外型結構上可分為：軸臺式、穿軸式、懸臂式等。今天就為大家科普下由張力傳感器生產廠家——天津市麗景微電子設備有限公司生產的軸臺式張力傳感器UPB，幫助大家對它有更深一步的了解。

UPB產品描述：

UPB主要有三個系列產品，分為UPB1、UPB2、UPB3，其系列區別之處主要在于量程，測量范圍寬，最小量程為150kg，最大量程可到10t，采用高強度陽極化處理鋁合金、表面鍍鎳優質合金鋼或不銹鋼材料制造，具有良好的防腐性能，堅固耐用、穩定性高，防護等級IP65，適合潮濕及嚴酷環境使用，對高低張力具有同樣的高靈敏度性，易安裝，可以方便的測量垂直角度的張力負載，UPB系列張力傳感器具有多種規格和安裝方式，普遍被應用于印刷、復合、涂布、剪切、造紙、橡膠、紡織、電線電纜及膠片等卷取控制設備和生產線上。

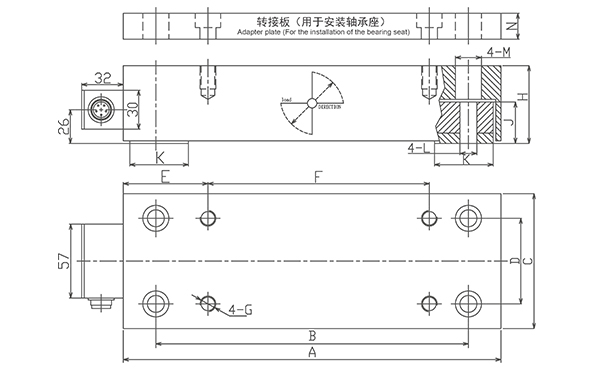

UPB外形尺寸（in mm）：

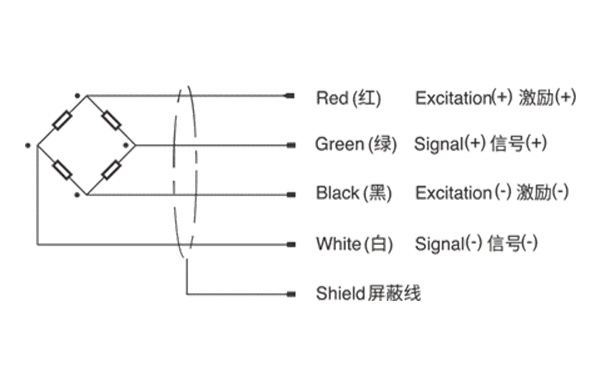

接線方式：

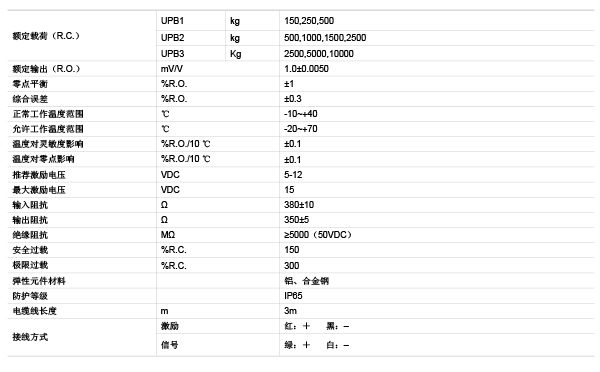

主要技術參數：

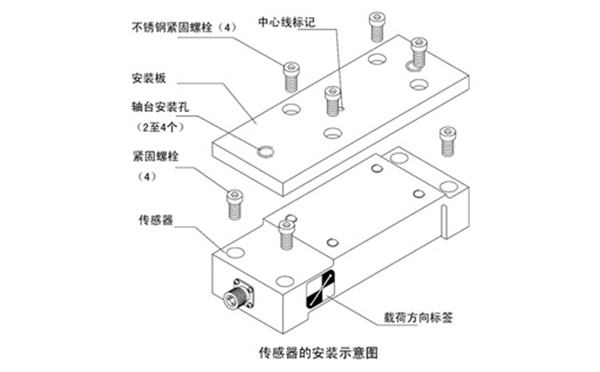

安裝結構圖：

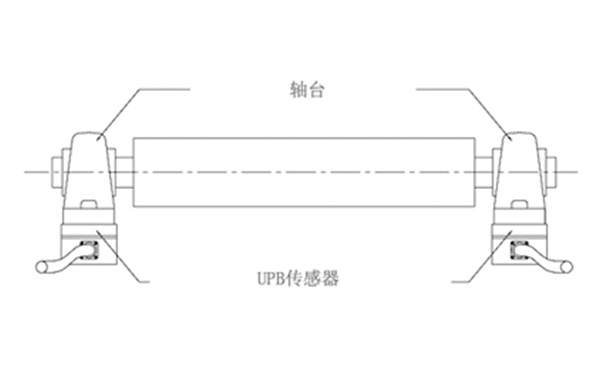

安裝示意圖：

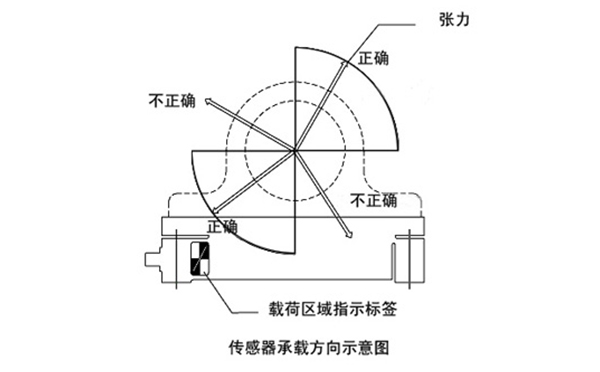

承載方向示意圖：

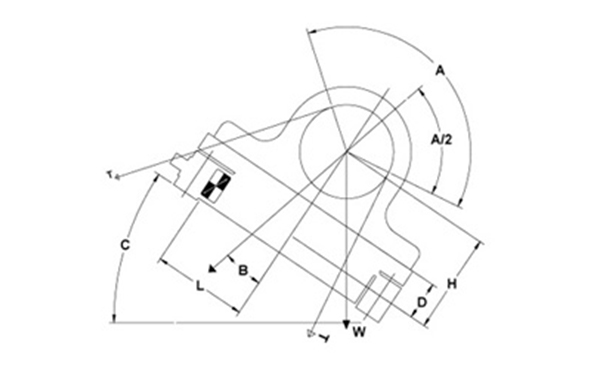

規格選型：

T = 最大張力

A = 包角（度）

W = 張力輥重量

B = 張力夾角

K = 安全系數（一般情況下取1.4即可）

MWF = 最大工作壓力（該計算結果用于幫助選擇適合的傳感器規格，即參考該力值來確定所選用傳感器的額定載荷）

C = 安裝角度

H = 軸承高度 + D

*MWF計算結果是單個傳感器所承受的工作壓力；

*B角如果在水平線下，用“+”，如果在水平線上用“－”計算；

注意：為特殊使用場合選擇張力傳感器時請聯系我們協助您選型。

通過以上的描述，你對軸臺式張力傳感器是否有了一定的了解呢？
