應變片稱重傳感器將作用于他們上的負載或力轉換為電信號。應變片稱重傳感器提供0.03%至0.25%滿量程表的測量,適用于幾乎所有工業應用。
應變片稱重傳感器原理
當鋼瓶收到力影響時,尺寸往往會發生變化。在此氣缸上,如果應變片粘合,應變片也會拉伸或壓縮,從而導致其長度和直徑發生變化。應變片尺寸的這種變化會導致其電阻發生變化。
電阻=(比例常量x長度)/ 面積。
壓力表電阻或輸出電壓的這種變化成為施加力的度量。
應變片稱重傳感器的構造

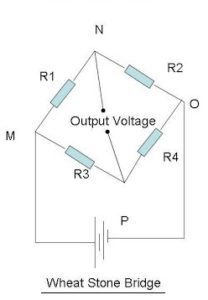

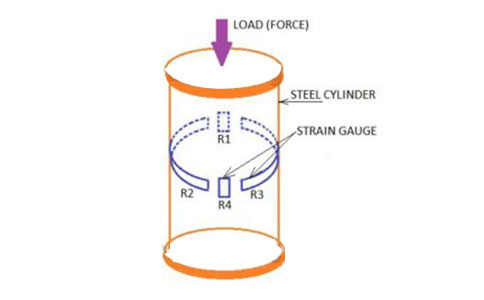

應變片稱重傳感器的主要部件是鋼制的圓柱體,在惠斯通橋上安裝并布置了四個相同的應變片。在四個應變片上,其中兩個(R1和R4)沿施加負載的方向(垂直儀表)安裝。其他兩個應變片(RS2和R3水平表)以直角安裝,以測量R1和R4.
應變片如何工作?
案例1
當鋼缸上沒有負載(力)時,所有四個應變片都將具有相同的電阻。由于端子N和P處于相同的電位,小麥?zhǔn)瘶蚴狡胶獾?,因此輸出電壓將為零?/span>
案例2
現在,要測量的負載(力)如壓縮力應用于鋼缸上。因此,垂直儀表R1和R4將進行壓縮,因此,電阻會降低。同時,水平儀表R2和R3將發生張力,電阻將增加。因此,當應變時,各種儀表的電阻將會發生變化。
現在,段子N和P將處于不同的電位,由于施加的負載(力)導致的輸出電壓變化在校準時成為施加負載力的測量值。
