稱重模塊是一種新型的稱重元件，它將稱重傳感器、負荷傳遞裝置和安裝連接件等部件組合在一起，可以非常方便地和各種形狀的機械裝置相連接，如立罐、槽罐、料斗等，按其形狀主要可以分為懸臂梁式、圓板式、柱式、S型稱重模塊等。按其運轉狀態可分為靜載和動載稱重模塊，我公司生產的稱重模塊大部分用于靜載稱重，目前部分客戶對模塊如何安裝還是一頭霧水，今天主要以懸臂梁式靜載稱重模塊FWC為示例例，闡述下稱重模塊到底如何安裝？

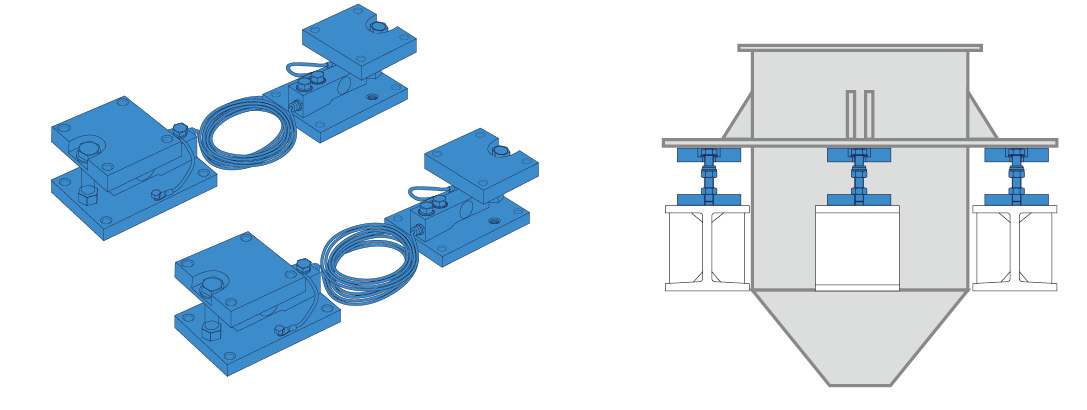

一、基礎結構：

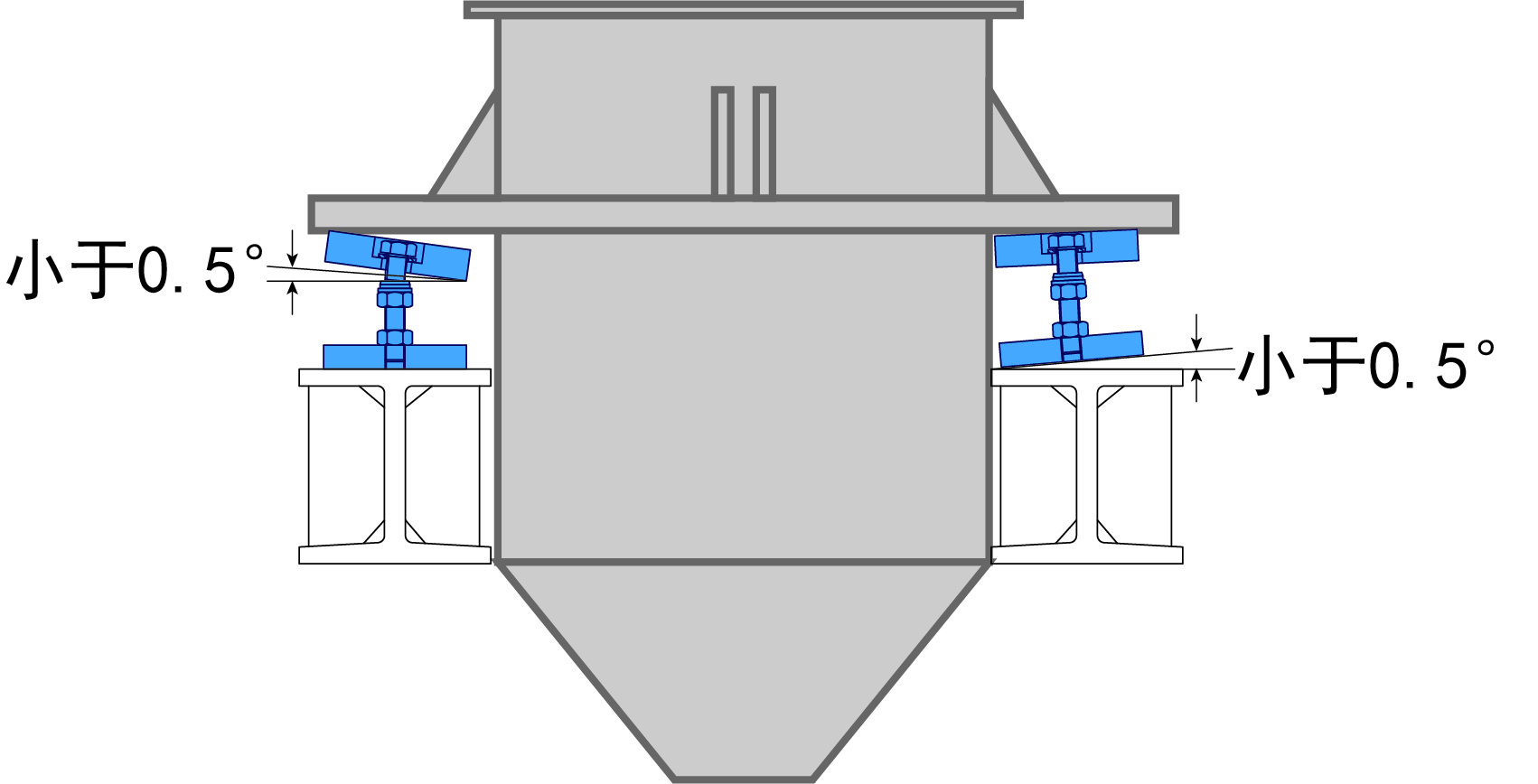

①與模塊頂板和底板相連的撐腳的偏斜引起的與水平面的夾角不能大于0.5°

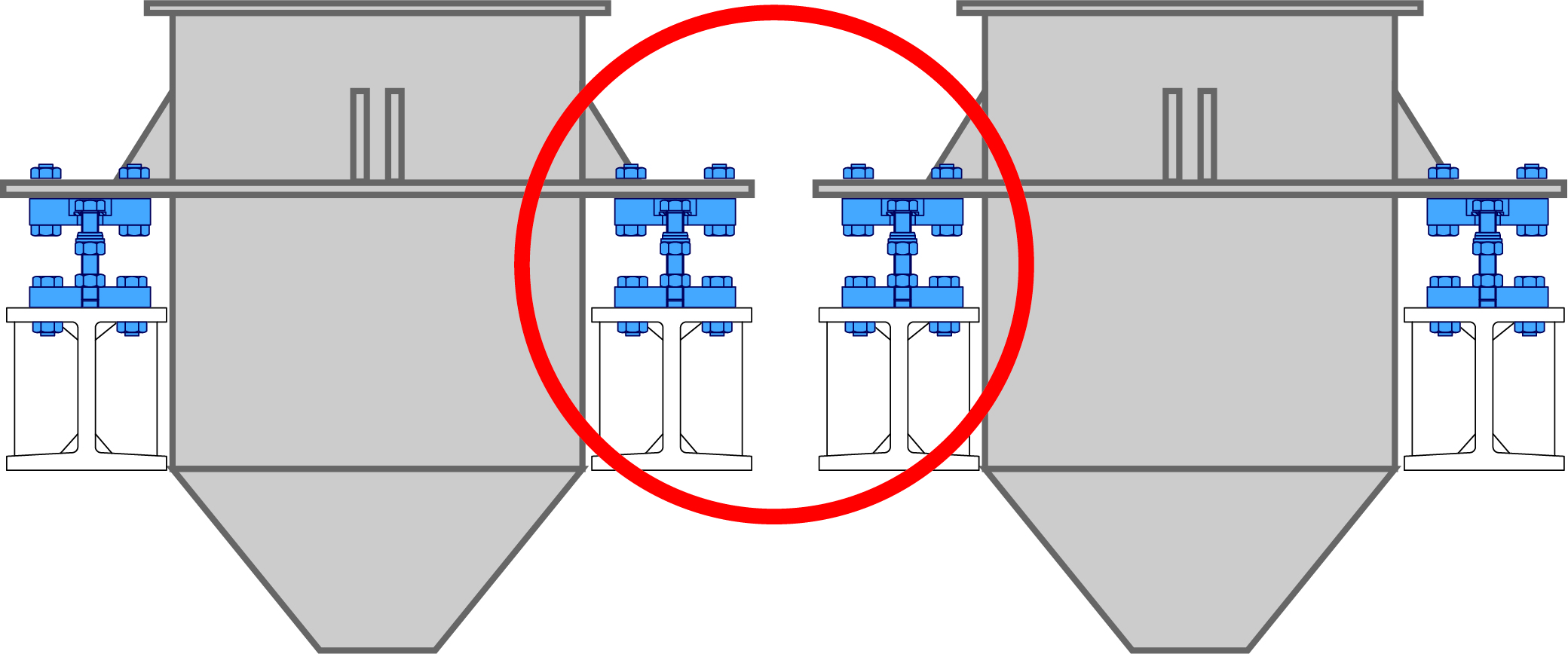

②建議每只容器采用獨立的基礎，如果共享將對容器的稱重測量會有影響。（混凝土基礎除外）

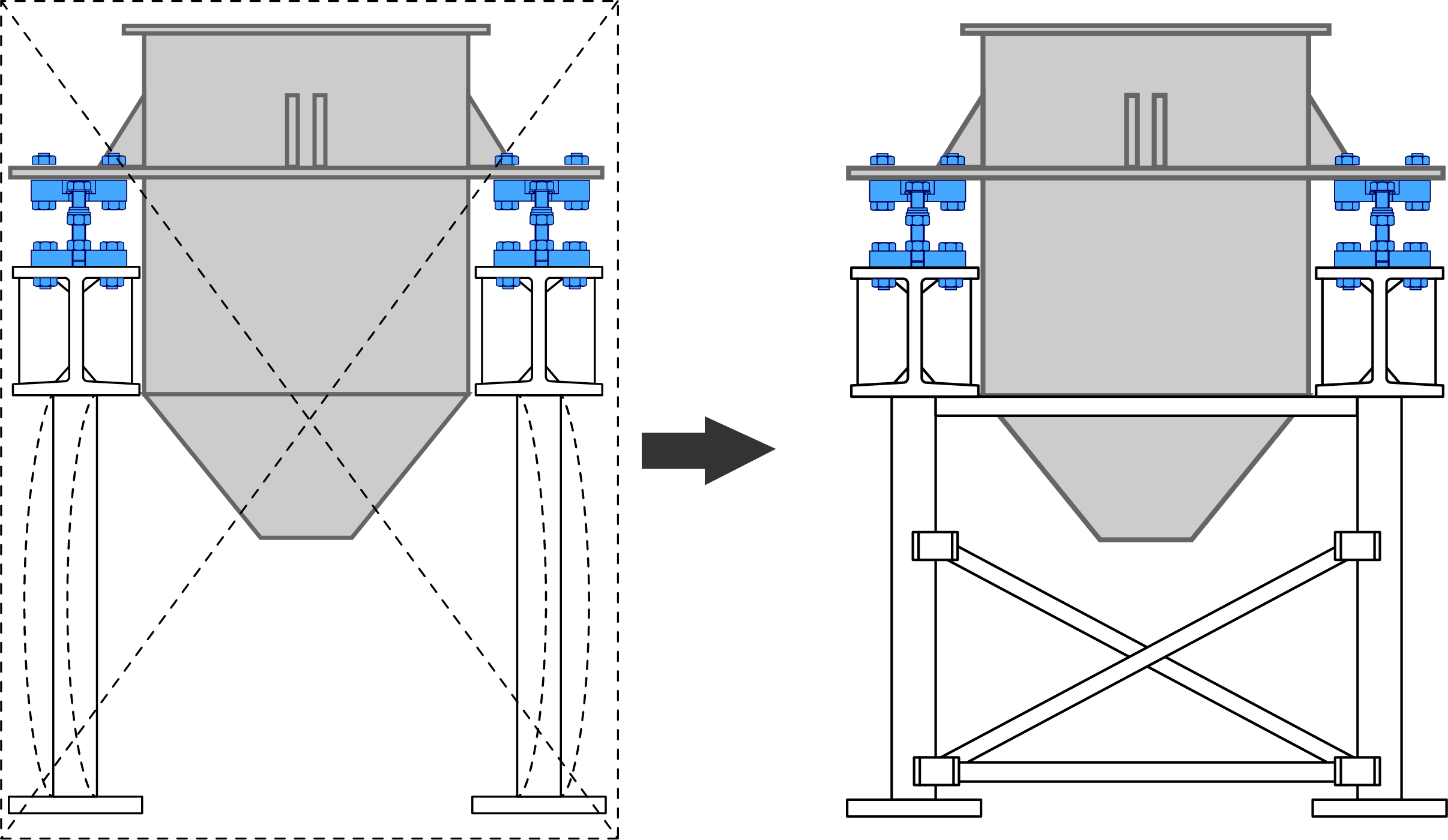

③確保罐體支柱有足夠的剛度，如剛性不足，可通過安裝加固支柱改善

④采用立柱支撐的結構，稱重模塊安裝在靠近立柱的地方

※為保證良好的稱量精度，還應注意以下幾點：

——為方便稱重模塊的安裝和維護，建議采用螺栓連接。

——如果需要將稱重模塊安裝于室外的地面上，每個模塊的安裝基礎應有良好的排水系統。

——稱重容器的安裝盡量遠離震動或氣流，較大的震動或氣流將對容器的稱重計量精度產生影響。

——應設置安放標準砝碼或替代重物的加載位置。

二、管道連接：

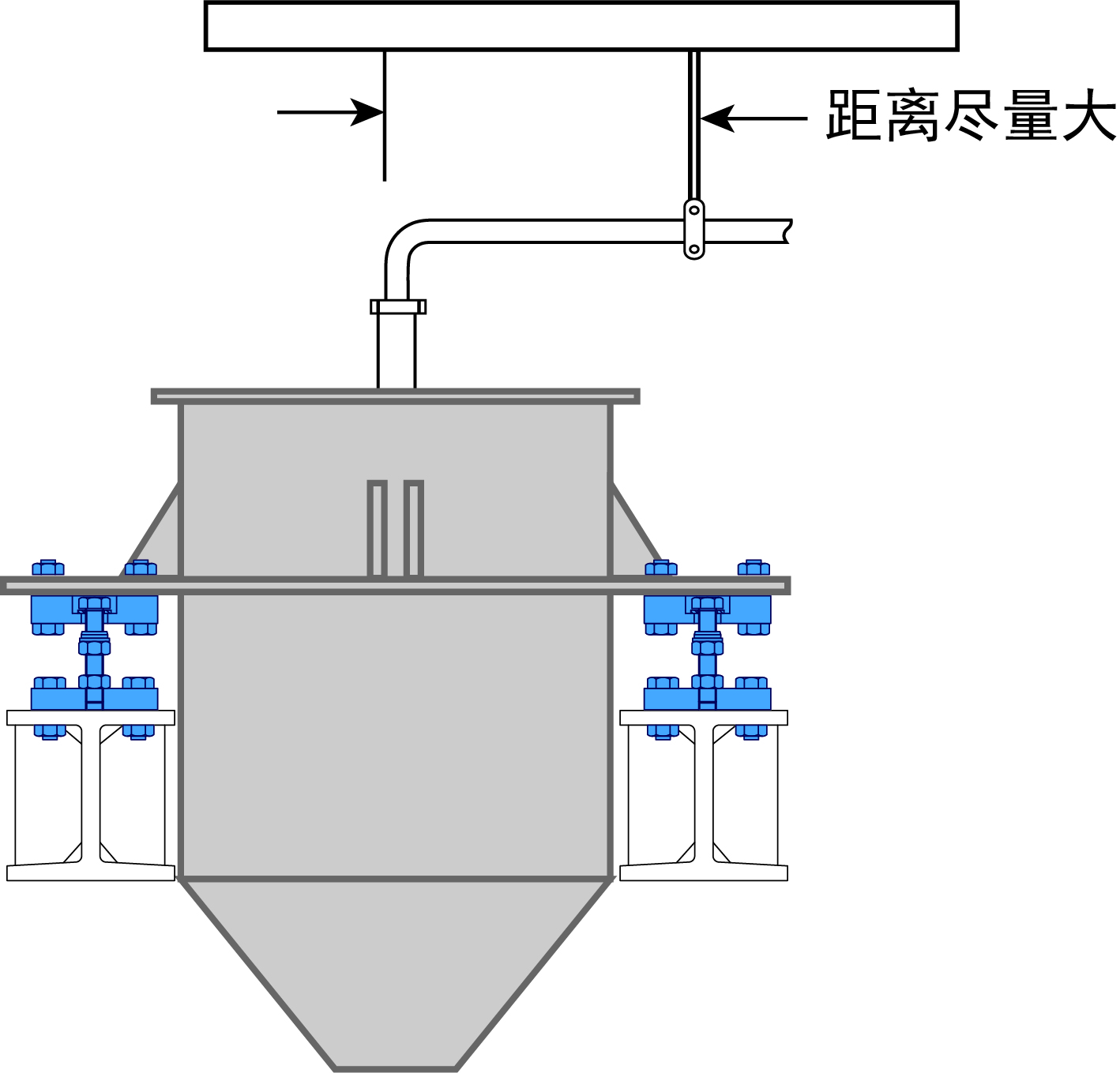

①管道的第一個連接支撐點應設置在盡量遠離罐體的地方，這樣會增加管道的彈性。

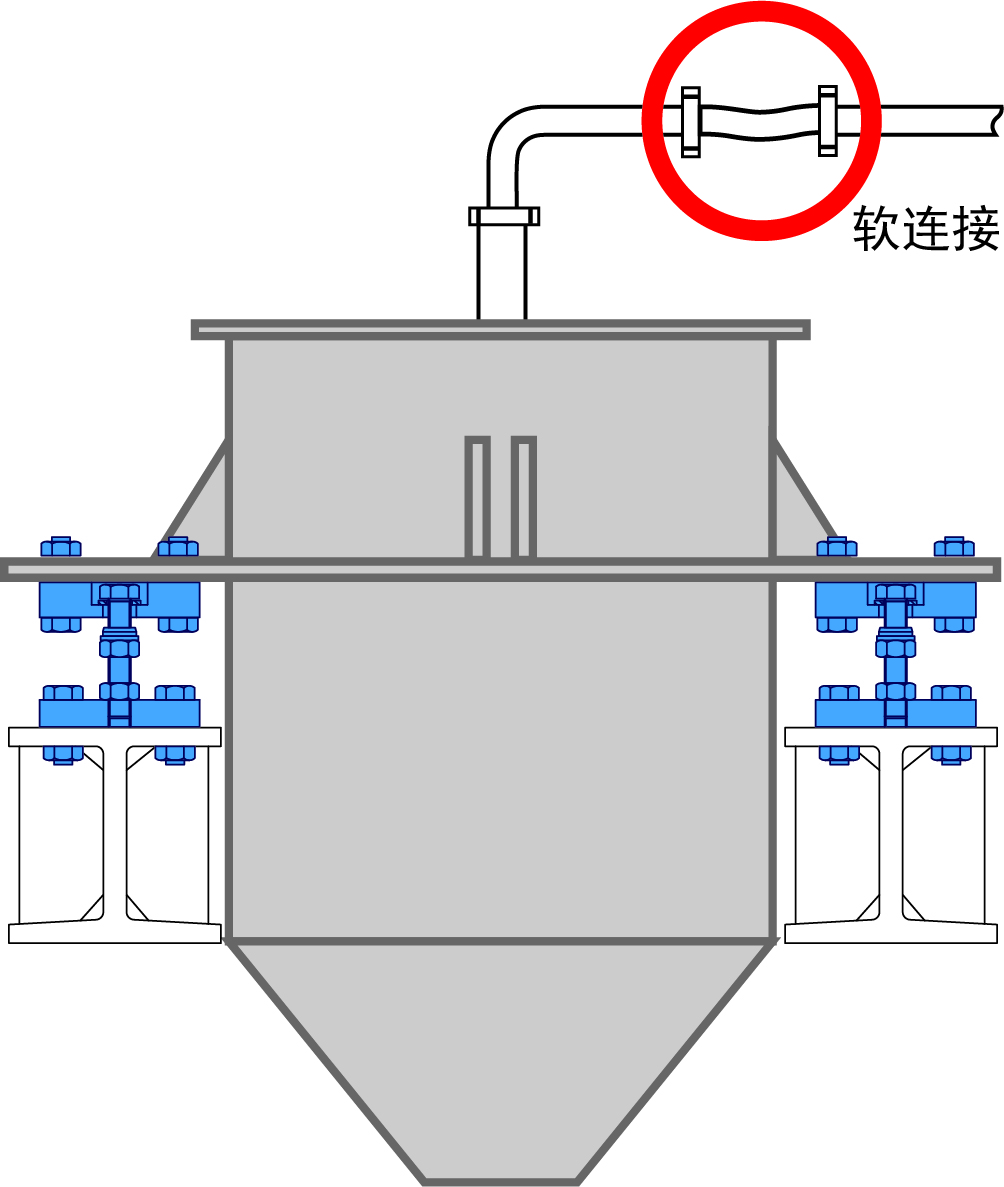

②只要有可能，料管盡量采用軟連接。

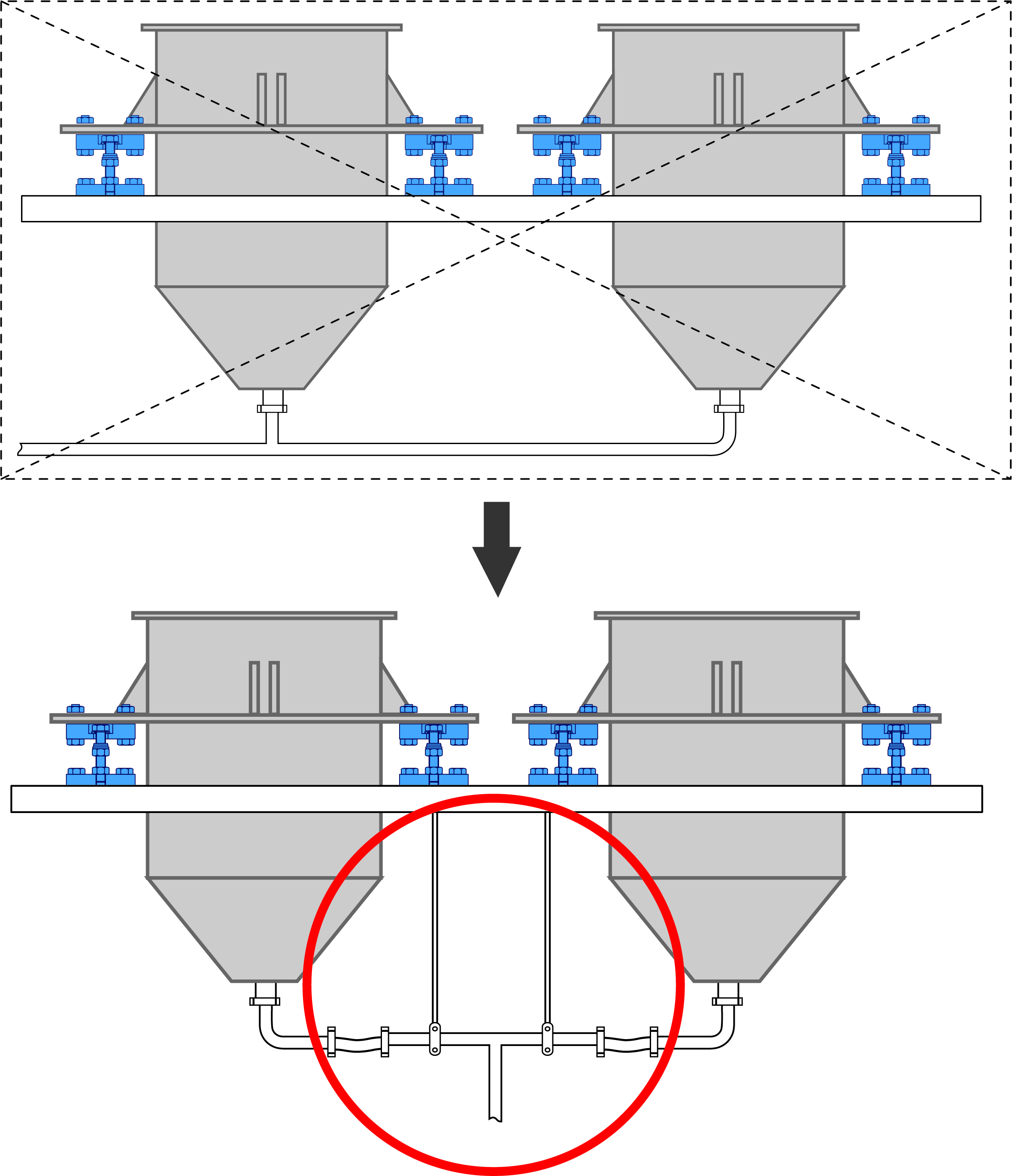

③每個罐的放料管單獨支撐，這樣一個罐放料就不會影響到另一個罐的稱量。

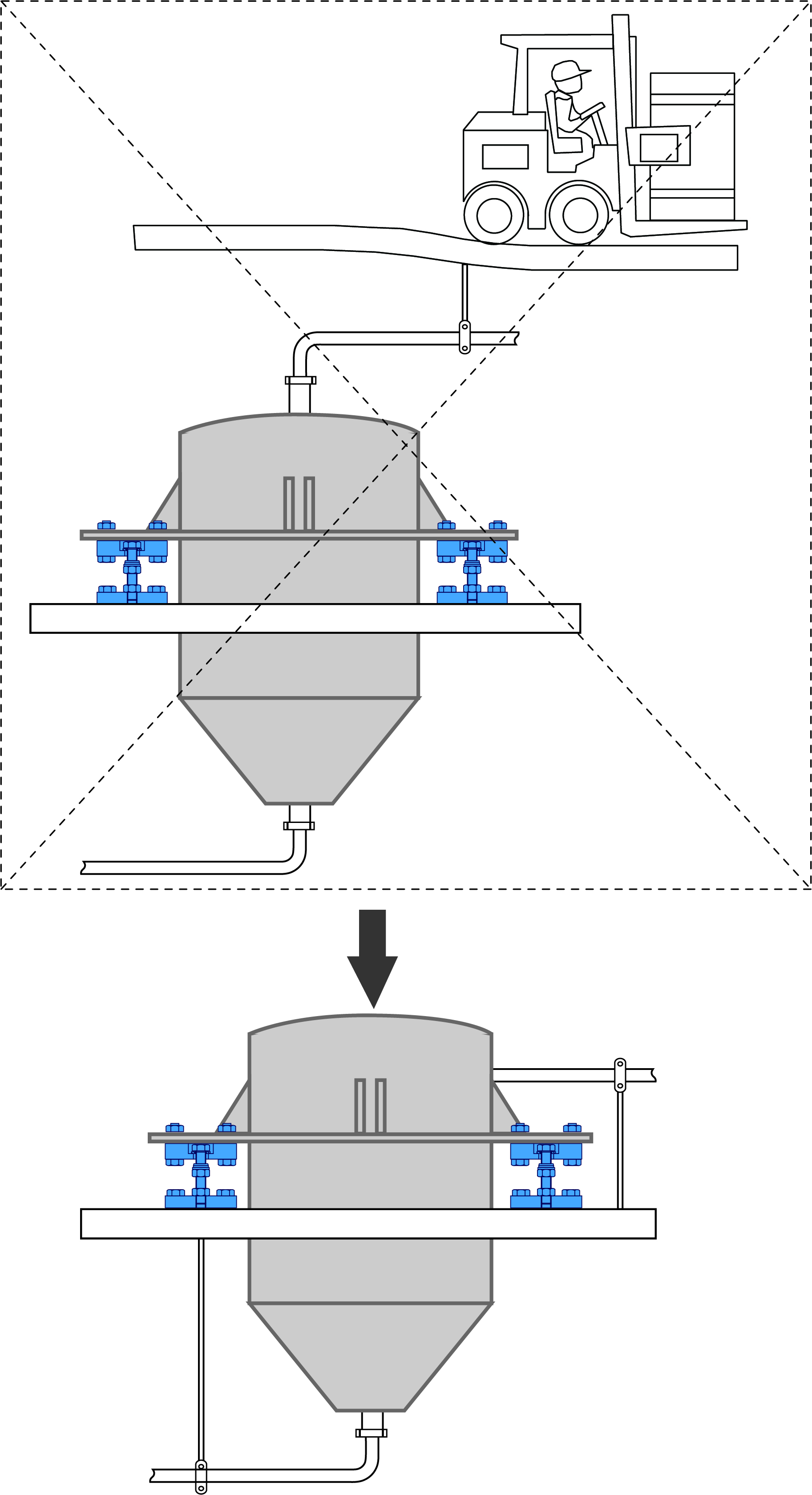

④應避免把管道固定在與罐不相連的結構上，推薦把管道連接在罐的支架結構上，以使管道與罐的位移同步。

※為保證良好的稱量精度，還應注意以下幾點：

——對于不能采用軟連接的所有與罐連接的管道應水平敷設，防止因管道的拉動使罐懸空。

——盡量減少罐秤支架結構的撓度，從而減小管道撓度的變化。

——在滿足工藝要求的前提下，直徑更小，規格更輕的管道會有更好的彈性，會減小對稱重的影響。

——考慮管道的存在會對稱重產生一定的影響，因而校準必須在完成安裝的罐上進行。

三、產品規格與布局

①外形尺寸

②接線方式

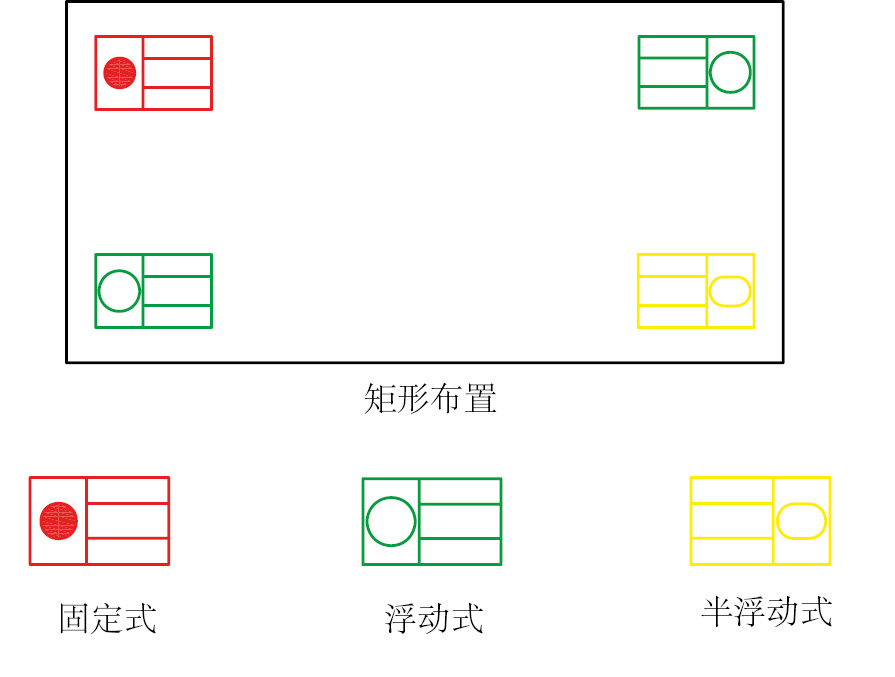

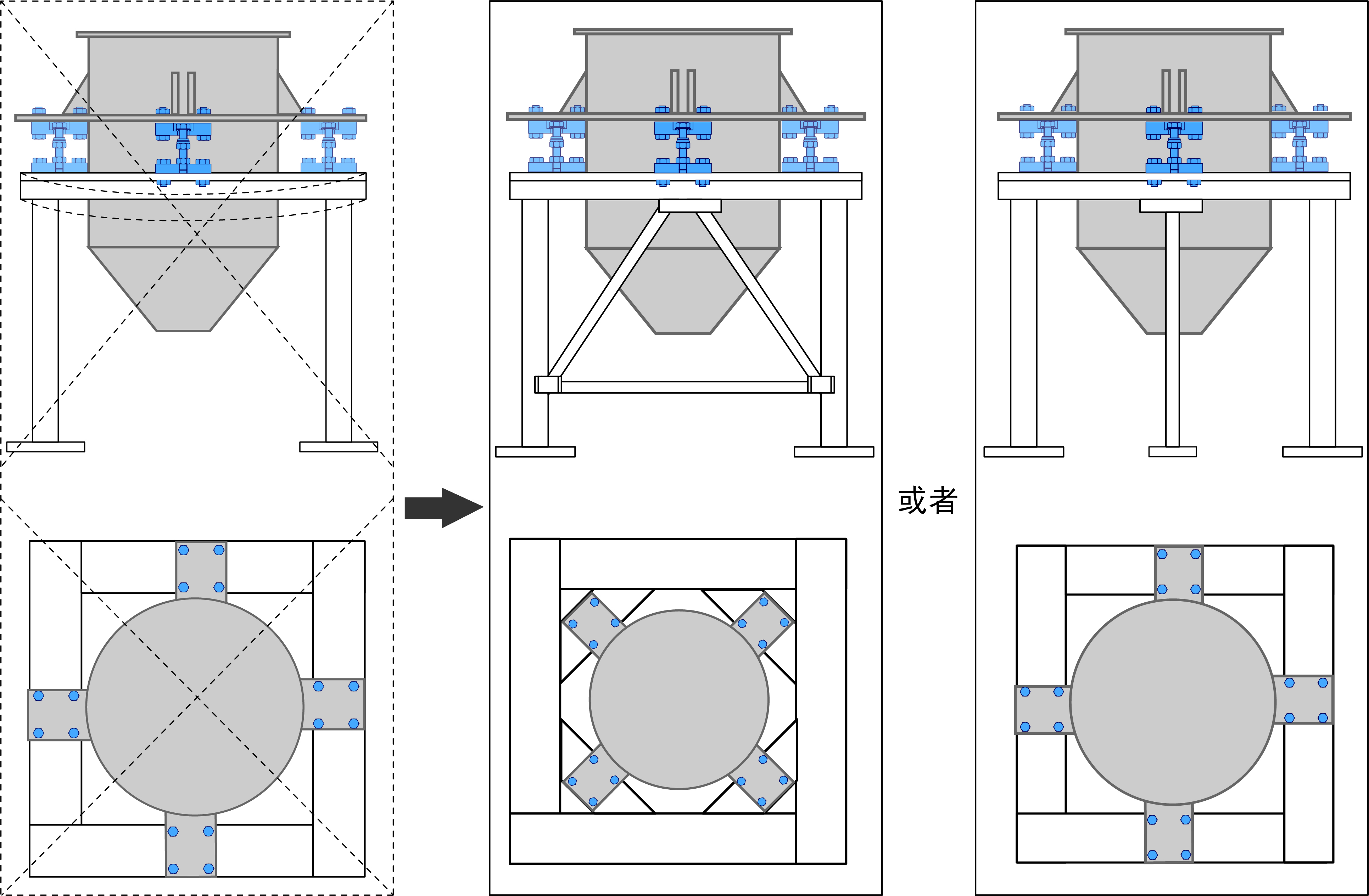

③安裝布局

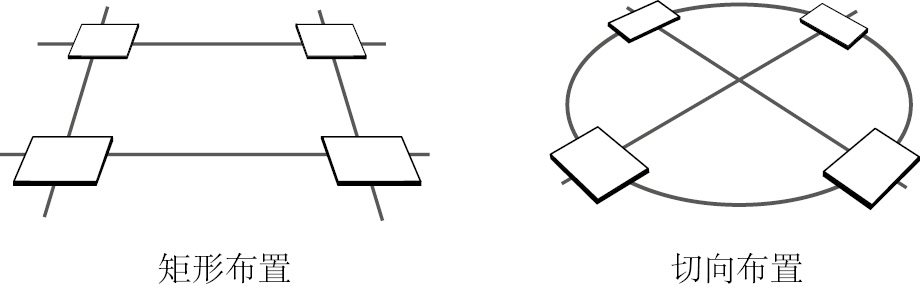

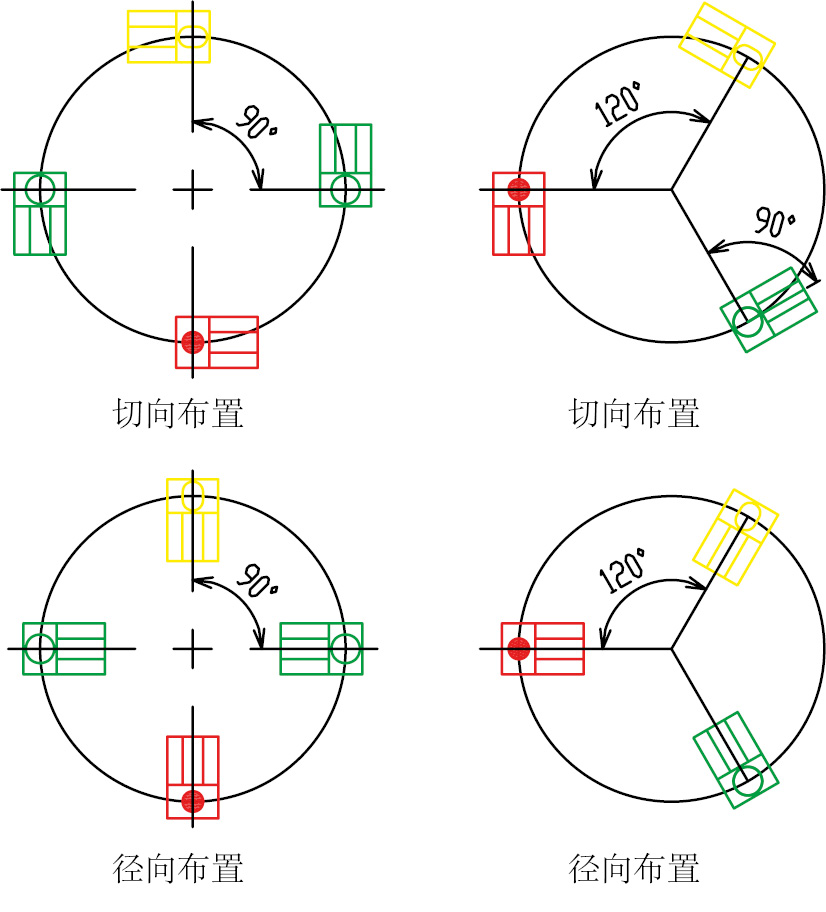

※FWC靜載稱重模塊中頂板可以轉動90度，以方便切向和徑向布置的轉換。

四、安裝步驟

①檢查基礎水平

各基礎應該是水平的，且各基礎應在同一水平面上，其水平高度差要求控制在3mm以內。（具體放置參見安裝布局部分）。

②模塊、設備就位

模塊按照設計要求就位，對于受力較小的或安裝后頂部支撐與模塊頂板有間隙的稱重模塊，可以在模塊頂板上增加調整墊片使模塊均勻受力。

※調整墊片并不是每個模塊安裝時必須的，只是加載在有間隙的模塊頂板上，用于調整高度差，并使各稱重模塊受力均勻。

③模塊頂板、底板連接

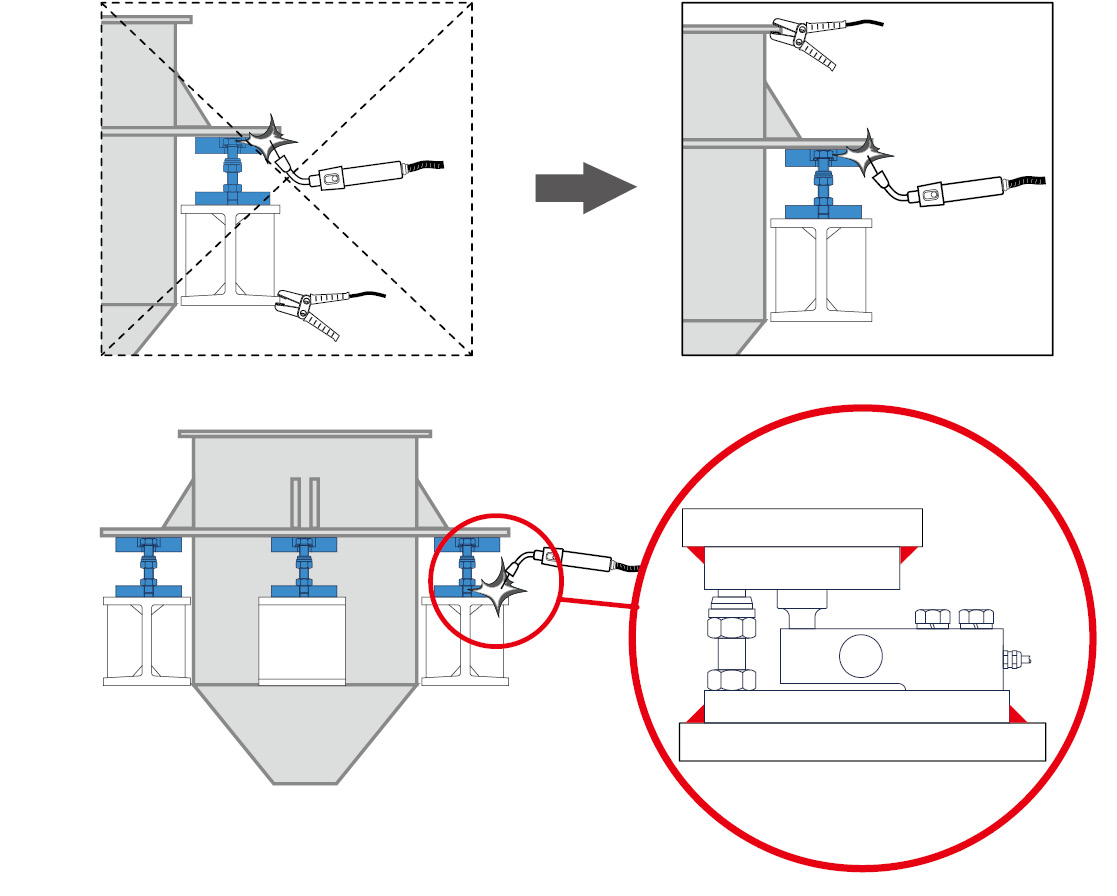

模塊頂板和設備支撐面、底板和基礎可以通過螺栓或者焊接來連接。為便于日后的調整及維護，推薦采用螺栓連接。采用螺栓連接方式是通過頂板和底板上的預留安裝孔實現安裝。如果必須采用焊接安裝方式，則需注意避免讓焊接電流通過傳感器，即焊接模塊頂板時，需要將焊機接地線放在稱重傳感器頂板以上位置，焊接底板時，將接地置于模塊底板以下位置。

④模塊加載

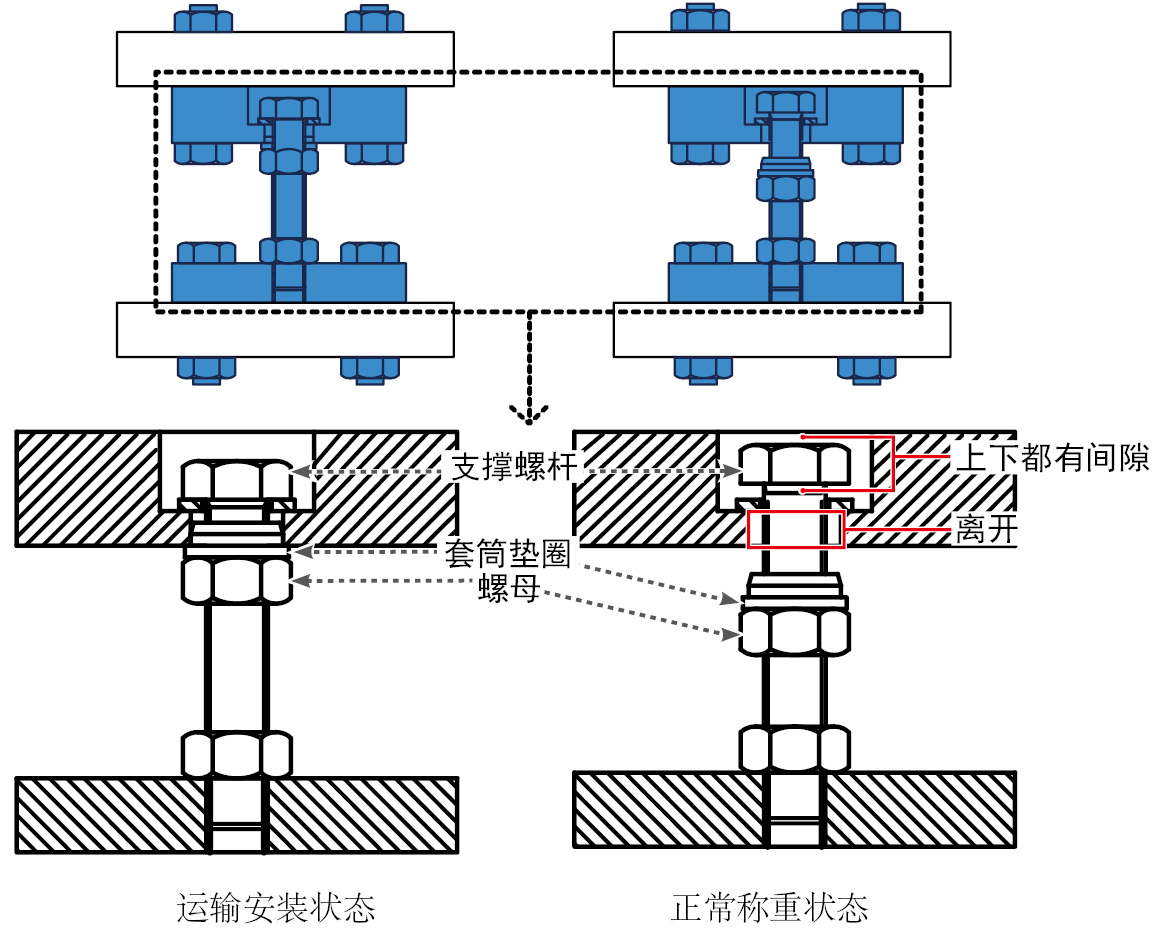

安裝完畢后，應將支撐螺栓上部的螺母松開，使套筒墊圈離開頂板，使支撐螺桿頭部位于頂板中間位置，確保其頭部和上下平面之間留有間隙。

⑤接線

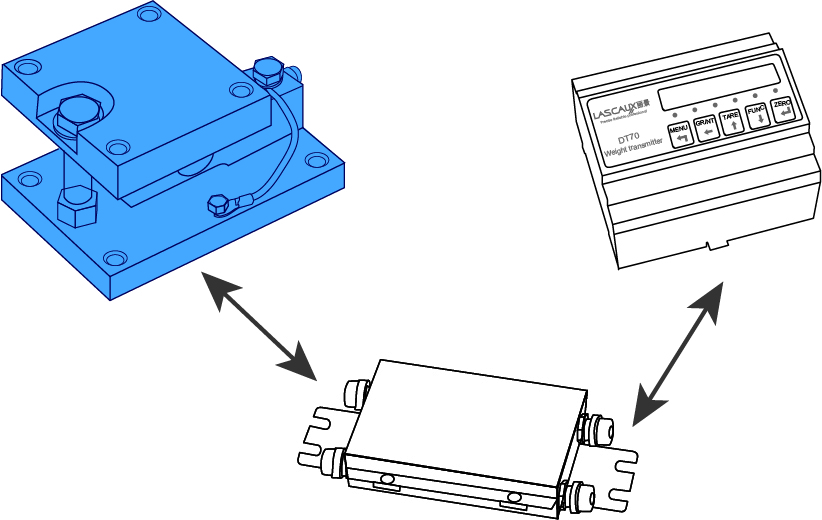

按照接線盒的接線標識將模塊接入接線盒的獨立端子上，按照儀表布置的位置，截取合適長度的傳感器電纜線，一端接入接線盒，另一端接入儀表。

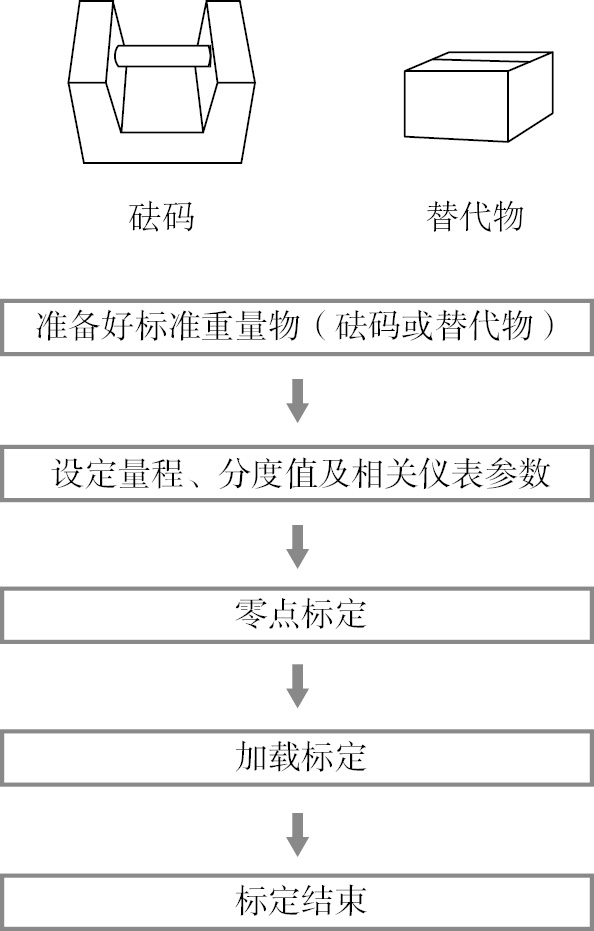

標定步驟參考相關儀表說明。

※零點標定（空秤不加載砝碼進行標定）
※加載標定（將準備好的標準砝碼或標準重物加載于稱重容器上并輸入加載重量值至儀表）
