我們一直在使用電子秤或稱重機。你去任何雜貨店或珠寶店都可以見到使用電子稱稱物品（在精度不高并非最重要的情況下）。但是，我們有沒有考慮過電子秤的機制呢？
電子秤或稱重機的核心是稱為稱重傳感器的傳感器。這些傳感器可感應物品的力（或重量），電子電路處理傳感器的輸出，并顯示在指示器上。稱重傳感器是高精度的傳感器，為用戶提供了由于商業因素而通常無法通過其他技術獲得的信息。
稱重傳感器的使用范圍不限于電子秤。更適用于負載測試機、工業秤、流量計等?？偠灾?，只要需要"力測量"，就可以使用稱重傳感器。
根據字典，稱重傳感器為"以數字顯示重量的電子秤所需的重量測量裝置"。然而，稱重傳感器不限于電子秤的重量測量。

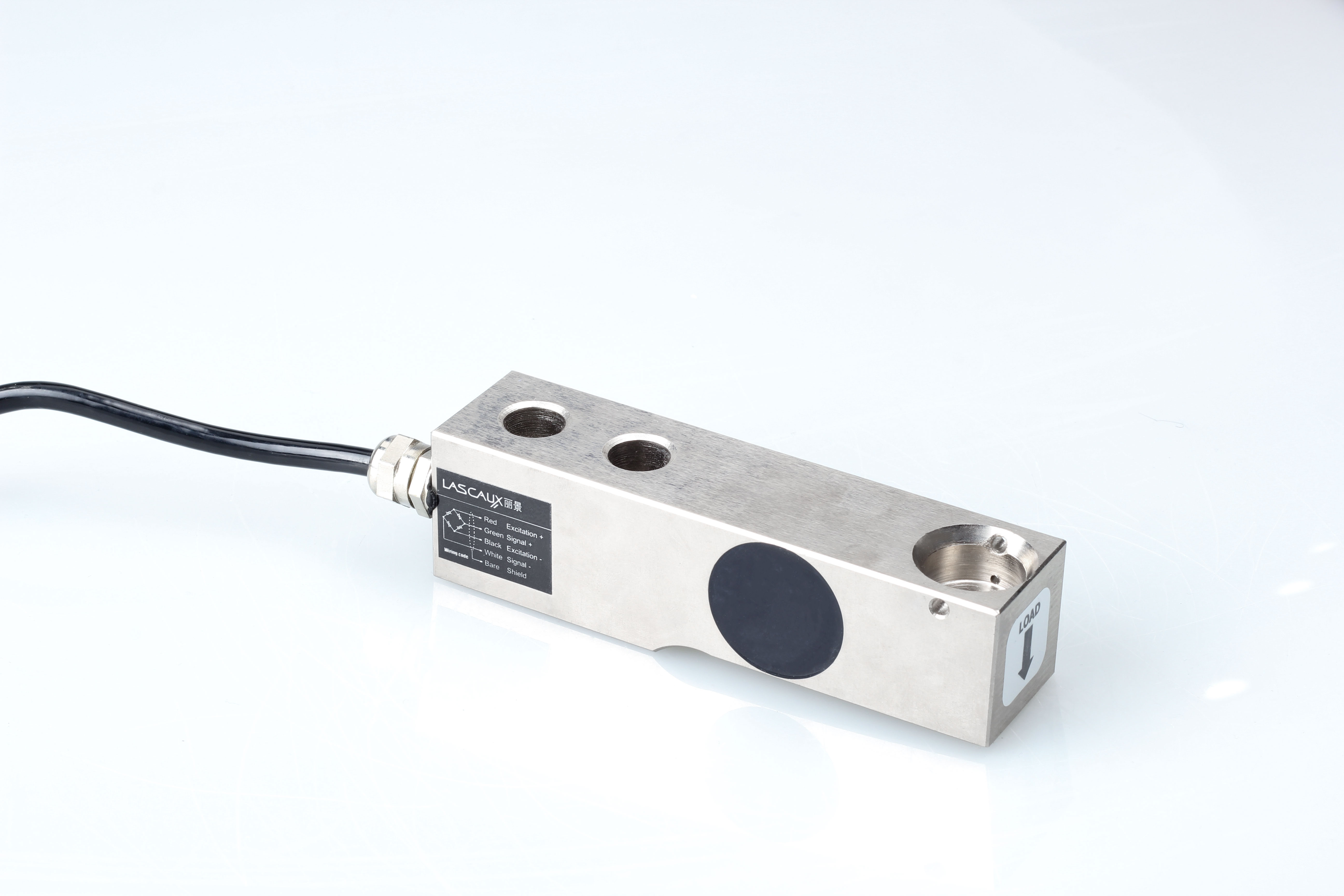

稱重傳感器是一種無源傳感器，可將施加的力轉換為電信號。它們也被稱為"負載傳感器"。
負載單元使用不同的操作原理，即，
· 基于流體壓力的負載單元
· 基于彈性的負載單元
· 基于磁收縮效應或壓電效應的負載細胞
然而，唯一流行的稱重傳感器是基于應變量具的稱重單元。因此，"稱重傳感器"一詞表示"基于量具的應變載重單元"。廣泛采用基于應變量具的稱重電池的原因是其特性
1.高度精確和線性測量
2.由于溫度變化，影響很小。
3. 與其他類型的稱重電池相比，體積較小。
4. 由于缺乏運動部件或任何產生摩擦的部件，使用壽命長。
5. 由于部件數量少，生產方便。
6. 出色的疲勞特性
測量原理
稱重傳感器主要由彈簧材料和應變量具組成。彈簧材料由于施加的負載和應變量具而導致應變，因此根據應變的變化改變其電阻。
1. 彈簧材料
傳感或彈簧元件是稱重傳感器的主要結構部件。該元件的設計方式與施加的負載成正比地形成應變。
當施加外力時，分子力在構成物體的分子之間工作，產生內力，試圖防止施加力變形。當外力與對象內部產生的內力平衡時，物體的變形將停止。此時，在對象橫截面上生成的單位面積的內力稱為"應力"，單位原始尺寸尺寸的變化稱為"應變"。彈簧材料與施加力成比例地發展應變。
為了提高載重電池的性能，彈簧材料的特性非常重要。
· 蠕變，即外力引起的物體變形隨著時間的推移而變大時出現的現象，應該很小。
· 材料應具有高比例限制，這保證了廣泛的線性范圍。
· 物體因時間的流逝而引起的永久性應力變化，應該很小。
· 抗沖擊能力應該很高。
· 它應該有良好的可操作性。
鎳鉻-鋁鋼、不銹鋼和鋁鋼是滿足這些要求的一些材料。
2. 應變蓋
應變量具利用許多金屬在拉長或收縮時電阻變化的原理。
圖2：應變計圖
由于電阻取決于材料的電阻率、長度和橫截面面積，因此，根據金屬絲是拉長還是收縮，相同的金屬絲將具有不同的電阻。金屬字符串變長的時間越長，電阻越大。應變片利用這一原理，被定義為電阻隨器件中應變量成正比變化的器件。
金屬應變片由一條非常細的導線組成，或者更常見的是，金屬箔以網格圖案排列。網格圖案最大化金屬線或鋁箔在平行方向受到應變的量。將網格的橫截面面積降至最低，以減少剪切應變和泊松應變的影響。網格粘附在薄襯墊上，稱為載波，直接連接到試樣上。因此，試樣所體驗的應變直接轉移到應變片上，應變片對電阻的線性變化作出反應。標稱電阻值為 30 至 3000 ，有 120、350 和 1000 是最常見的值。
圖3：代表金屬應變計網格的圖
通過將應變片粘合到彈簧材料中，制造稱重電池。為了有效地檢測應變，應變片粘結到應變最大彈簧材料上的位置。當施加力對物體造成的應力低于比例限制時，應變隨應力線性變化，應變片的電阻值隨變形而線性變化。
圖4：顯示應力和應變計線性關系的圖
圖5：應變計變化與彈簧材料變化圖
應變變化與電阻變化的關系由量具因子控制，該因子定義為單位電阻電阻變化與應變量單位長度變化的比率。因此
改變蓋具電阻 + 蓋具電阻 + 蓋奇因子 * 應變。
金屬應變量具的量具系數約為 1.5 ~ 2。
對于應變測量粘結，粘合劑需要準確地將彈簧材料的應變傳輸?shù)綔y量。用于應變型粘結的粘合劑具有理想的性能：
· 粘合劑應具有足夠的強度，以承受溫度和濕度的變化
· 粘結應有足夠的絕緣性，防止溫度和濕度。
· 固化時收縮程度應小。
用于粘合應變量的粘合劑是
1.溶劑蒸發膠粘劑（如K-4）：這些粘合劑在室溫下變硬，紙張計、多孔基量表等可以很容易地連接。
2.接觸固化粘合劑（環丙酸酯膠粘劑，如CY-10和伊西曼910，在幾分鐘內粘合）
3.環氧粘合劑
4.苯酚粘合劑（苯酚"烤石"膠粘劑需要相對較高的粘合壓力和較長的固化時間）
規格
額定容量定義為負載單元在滿足其規格時可以測量的最大負載。在額定容量范圍內，測量結果不應受到超過最大允許誤差的誤差的影響。
示例：額定容量：100 kg
2.額定輸出
額定輸出是無負載和額定容量負載時的差異。它通常以每個激勵電壓（mV/V）的輸出表示;或者稱為"跨度"。
示例：額定輸出：1 mV/V
3.過載，安全
安全過載是可以應用的最大負載，而不會在性能特性超出指定性能特性的情況下產生永久轉移;指定為
測量范圍（即額定容量的 150%）。
4.補償溫度范圍
補償溫度范圍是補償額定輸出和零平衡以符合稱重傳感器規格的溫度范圍。
5.零余額
零平衡是施加額定激勵電壓時產生的電氣輸出，電池上沒有任何負載。它通常表示為額定輸出的百分比。
示例：零余額：額定輸出的 10~5%。
6.零平衡的溫度效應
零平衡的溫度效應是環境溫度變化引起的零平衡漂移。此值表示為額定輸出的百分比。
示例：零平衡的溫度效應：額定輸出/10 oC 的 0.04%
7.溫度對額定輸出的影響
額定輸出的溫度影響是環境溫度變化導致的額定輸出的漂移。
示例：溫度對跨度的影響：負載的 0.014%/10 oC Typ。
8. 非線性
非線性是輸出與線性校準曲線的最大偏差，該曲線連接零天平和額定輸出。
9. 滯后錯誤
滯后誤差是負載增加和減少時產生的輸出的最大差異。
10. 合并錯誤
組合誤差是輸出與線性校準曲線的最大偏差，該曲線將零天平和額定輸出聯系起來，包括負載增加和減少時。它指定為額定輸出的百分比。
11. 推薦/最大激勵電壓
推薦/最大激勵電壓是施加在稱重傳感器的輸入端子上的電壓。典型激發為 10 Vdc。
12. 絕緣電阻
絕緣電阻是稱重電池單元與其電路之間的直接電流電阻。
示例：絕緣電阻：500 M？/DC 50 V
加載單元配置
在外力應用時，彈簧材料中產生的應變通過應變量具轉化為電阻變化。由于電阻變化很小，因此使用惠斯通橋（一種用于檢測電阻小變化的電路）?；菟雇蚴撬膫€電阻器的網絡，如圖所示。
圖 14：表示負載單元配置的圖
根據稱重單元中使用的應變量，稱重電池用于以下三種配置
1.四分之一橋
在此配置中，只有一個應變（四個中）用于感知應變。它構成了惠斯通橋的一臂之臂。在信號調理電路的橋接網絡中，提供了橋的三個電阻。
2.半橋
在此配置中，兩個應變量具被粘合在稱重單元中，以感應應變，這兩個應變量具形成兩個臂。在信號調節電路中完成橋的兩個電阻。
3.全橋。
在此配置中，所有四個應變量具都粘合在稱重單元中，以感應應變。此配置提供最大靈敏度，不受溫度變化的影響。
